1000A防水耐火母线槽

1.本厂生产的FH型耐火绝缘母线槽符合IEC439-2标准，及JB8511-1996空气绝缘母线槽部颁标准和GB/T9978-88建筑构件耐火试验标准的规定。
2.FH型耐火绝缘母线槽使用额定电压为660V以下，频率为50Hz或60Hz。
3.FH 型耐火绝缘母线槽电能在着火30min内，试验电压为1000V，绝缘电阻在10MΩ以上，在着火60min时，绝缘电阻在0.5Ω，试验电压在1000V以上。
4.FH型耐火绝缘母线槽采用双排螺栓连接，性能极为稳定，安装方便，外壳防护等级符合IP40所规定的要求。
5.耐火试验升温曲线图：外壳采用冷拉成型薄钢型材混合组成。其两边侧板为我公司的双层中空结构。通过密闭中空****阻止高温气体或明火直接进入母线内部。母线外壳表面为镀锌加喷防火涂料(遇火时，涂料能迅速以几何速度在母线表面膨胀形成致密的炭化隔热层。密闭母线外壳所有缝隙。防止高温直接进入母线内部)。

1000A防水耐火母线槽接头采用耐火型绝缘组件，连接可靠方便。

母线槽相与相及相与外壳均紧贴在一起，故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发，载流量大。接头用绝缘螺栓紧固，同时采用双连接铜排连接，****增加了接头接触面积，大大降低了接头部位温升。 新一代环保产品密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管，具有较强的绝缘性能，在遇火时无有毒气体散发。封闭式密集型母线槽另外母线槽可加设智能监控系统

使用条件

周围环境温度-5℃/+40℃，且24h内平均温度不大于35℃。

空气相对湿度+40℃时不超过50%，+20℃时不超过90%。

海拔高度不得超过2000m。耐火母线槽质量保证

污染等级按GB7251.1-1997《低压成套开关设备和控制设备第1部分》的规定选3级。

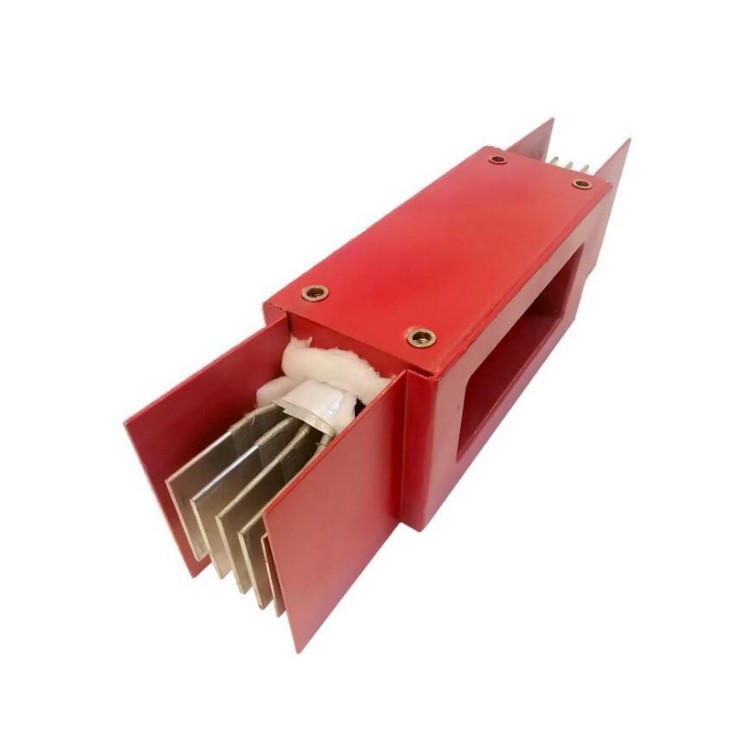

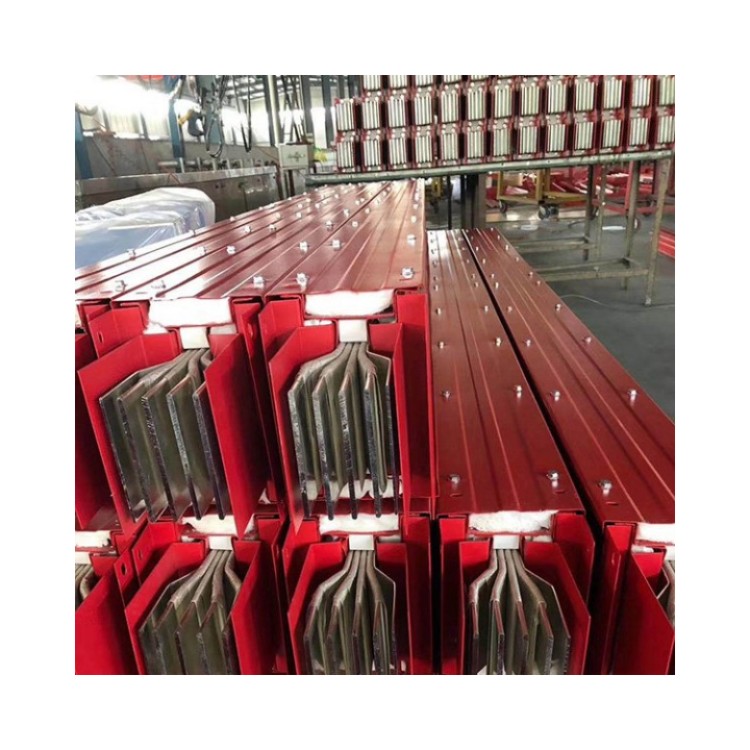

耐火型母线槽由涂有防火涂料的外壳，包缠耐火云母带的母线和由耐火绝缘材料制成的支架组成。支架上开有多个凹槽，凹槽内置入母线并将其固定。在母线槽的一端有母线槽连接盒，在母线槽内有母线分接盒。耐火型母线槽具有优良的绝缘性能，既可在正常环境中连续使用，又可在失火环境中连续使用一小时以上，可适用于高层建筑及重要设施中，代替耐火电缆起输配电作用。

耐火型母线槽适用于额定电压690V以下，额定工作电流250-5000A、频率50-60Hz的输配电系统。经过多年的试验和工业通电运行，其电气性、耐火性、金属结构性均达到了*水平。母线系统在长期接通额定电流工作时，其温升不超过：连接端子：60K，金属外壳：30K，槽内绝缘件表面：40K。

母线槽部件介绍:

绝缘支撑----1000A防水耐火母线槽是母线槽设备的组成部分，用来支撑母线槽设备中的导体。

安装板------用于支撑各种元件并且适合于成套设备中安装的板。

安装框架----用于支撑各种元件并且适合于在成套设备中安装的一种框架。

外壳--------外壳是保护设备免受某些外部因素影响，并使设备在各个方向不被直接解及的一种部件，其防护等级 至少为IP30。

连署安装步骤：先查缉母线槽一端的导体连署面及接头器有无磕碰毁损，施耐德耐火母线槽，确认无弊后将两节母线槽起始对接接头器母线，应将母线槽导体插入接头器内，在确保到位后使用扭力扳手锁紧；对接式母线槽，应将需连署的两节母线槽导体的端头局部相互平行瞄准，贵港耐火母线槽，再将铜连署片及绝缘隔板插入母排端头相间空挡(每相母排左右各夹一块铜连署片，铜连署片间夹放一块绝缘隔板。)确认无弊后，穿入绝缘螺栓，并注意铜连署片、母线端头、绝缘隔板的连署孔是否对齐、铜连署片、绝缘隔板是否卡到位，收紧螺栓。

母线槽支架务必安装牢固，母线槽应按分段序号、相序、编号、方向和安装微记不错放置，节与节连署时，相邻段母线槽应瞄准，连署后母线槽导体与外壳不许诺受机械应力。

产品特点：

承载能力强
■ 防水耐火母线槽采用钢制型材外壳，在3米跨距母线槽中心承载70kg 的压力，在非均匀温度变化时，板壳中心位置偏移不超过5mm。

耐火时间长
■ 耐火系列母线槽依据结构型式和耐火绝缘处理形式的不同，分为NHCCX、NHKMC1、NHKMC2，其对应的在通电状况下的耐火极限见表



型号	结构形式	耐火极限(min)	耐火温度(℃)	用途
NHCCX	密集型	60	850	正常供电
消防供电
NHKMC1	空气型	60	900	正常供电
消防供电
NHKMC2	空气型	120	1050	消防供电



选用性能优良的绝缘、耐火材料
■ 母线槽导体铜排所缠绕的云母带符合JB/T5019~20《电器绝缘云母制品》及JB/T6488-1~3《云母带》标准。该云母带在常态下具有良好的柔软性和较高的耐热性及良好的介电性能、机械性能：弯曲强度≥180MPa；介电强度≥35kV/mm；体积电阻率>1010Ω•m。当温度达到600℃时，云母带仍具有很高的绝缘性能绝缘电阻>10MΩmm2。

■ 根据耐火母线耐火极限的不同，其隔热层采取的措施亦不同，若母线需作长时间通电运行，则其隔热层一般直接利用空气隔热，以免影响母线运行过程中热量的散发，当母线槽平时不通电仅作应急电源使用时，其耐热极限要求较高，隔热层需用硅棉填充，本耐火母线所选用的硅棉材料符合GB3003《普通硅酸铝耐火纤维毡》标准，其AL2O3+SiO2 含量达 96% ，持续使用温度为 1050℃ ，^高使用温度达1250℃。

注意事项：

1)压板的作用是定位，耐火母线槽安装，因此压板螺栓不要拧得过紧，以免影响母线的自由伸缩。

2)母线槽每装好一个单元，要总测一次母线槽的绝缘电阻，这是检查已安装的母线槽是否发生短路的****措施。

3)母线槽的走向应走捷径，耐火母线槽定制，以减少母线槽的****损耗。

4)分接箱和母线槽之间，除了电气连接外，还应****械固定，以确保分接箱工作可靠。
