母线槽插接箱

产品简介:

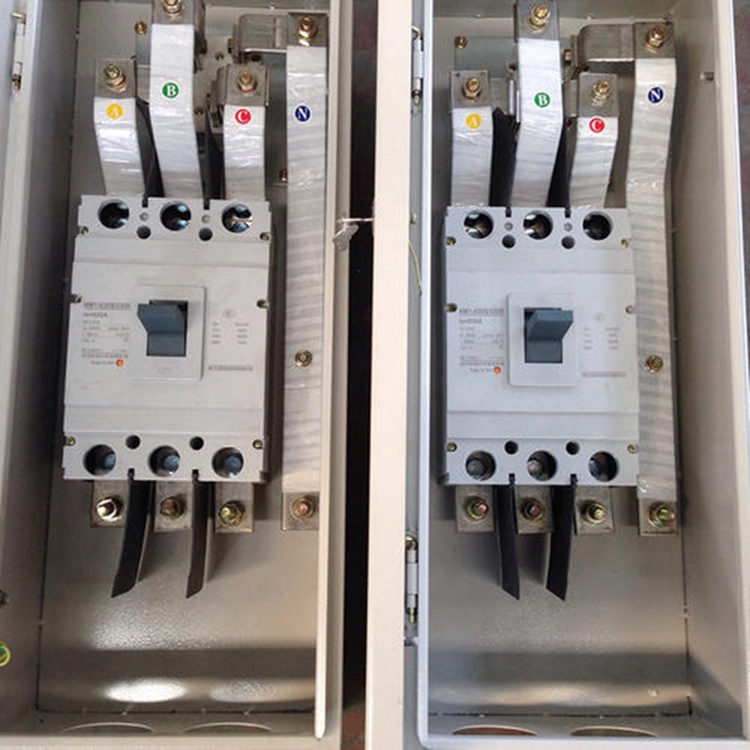

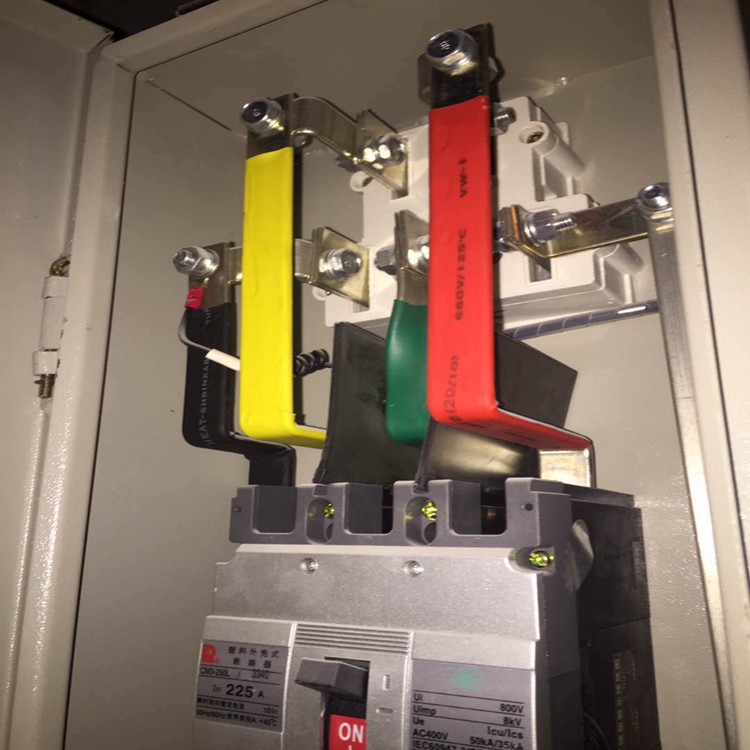

母线槽插接箱可根据用户配置需求,可在插接箱内安装3极或4极断路器对负载进行保护,断路器可配备西门子3VT或3VL，也可由用户自行选择,插接箱通过电缆引出电流给负载进行供电,出线方式灵活,在电缆出线口配置有专门的电缆保护套管,保护管套的直径可以根据电缆的直径进行配置.母线无间隙,****实现了高密集,具有低阻抗、散热性快特点,且通用性强,适用于不同导体配置系统。母线系统的插口装置与导电桩头之间设有超声波塑料焊接固定的高弹性橡胶防护垫,防护等级高,确保插接时安全可靠。

母线槽能承受下表规定的额定短路耐受电流和额定峰值耐受电流所产生的热应力和电动应力，经承受后觉察变形。CMC型密集型绝缘母线为全封闭型，防护等级可达到IP54，全金属配置的外壳可作为短路接地狠短途径，较大限度的保护用户安全操作和使用；标准单元节母线长度≤6米；母线分硬母线和软母线两种。硬母线别称汇流排密闭母线槽，软母线囊括结合软母线。按材料母线可分成铝母线、铜母线和钢母线等三种;按外形可分成带形、槽形、管形和结合软母线等四种;按装置形式，带形母线有每相l片、2片、3片和4片，结合软母线有2根、3根、10根、14根、18根和36根等。

1.是在插接母线的始端（电源进线起点安装的母线插接进线箱）。

2. 母线 终端箱就是插接母线的中间或者末端进行分线出线的母线分支插接箱，都称谓终端箱。

3. 区别在于：始端箱是电源总进箱，负荷功率比较大；终端箱是属于分支箱，负荷功率比较小。如始端箱的设计是800A时，其他分支终端箱则都在几十至一二佰安培不等（根据分支负荷设计计算确定）。

4. 母线始端箱和终端箱的安装，应该套电气安装定额中‘母线安装’章节内的‘封闭母线槽进出分线箱安装’的定额子目。具体根据所套箱的设计额定电流对应多少A以内的子目。

结构：

该装置的基本构 成包括：

Ａ、手柄操作与插接箱启闭控制的“滑板－锁芯"扣 接式联锁机构；

Ｂ、手柄操作控制断路器实现分流电路“接通 "或“断开"的连杆式联动机构；

Ｃ、手柄操作制约母线触头 与其插口实现“插接"或“分离"的“活动插脚"式联动机构。

动力母线采用密集三明治结构，导体之间无空气间隔，母线系统作为一个整体直接向外散热，因此散 热性能好。同时，紧凑小巧的外形节约大量空间，为运 输、安装带来方便。母线槽内没有连续空间，无空气流动，避免了烟囱效应，增强安全性。

母线采用铜排或者铝排，其电流密度大，电阻小，集肤效应小，无须降容使用。电压降小也就意味着****损耗小，z终节约用户的投资。

使用条件：

  1、安装场地海拔高度不超过2000米。

  2、周围空气相对温度不大于90%

  3、周围介质温度不高于+40℃，不低于-25℃，在24小时内其平均温度不超过+35℃

  4、无危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。

  5、没有雨雪侵袭的地方。（如不能满足可特殊订制）

  6、密集型绝缘母线槽除上述条件下正常工作外，还适应空气相对温度不大于95%和有凝露、有霉菌的地方工作。
