密集型插接母线箱介绍

母线插接箱一种插接箱，在箱体、箱盖、母线触头和分流电路断路器之间构造有一种具有安全保护功能的机械联动控制装置，它包括有:A、手柄操作与插接箱启闭控制的“滑板-锁心”扣接式联锁机构;B、手柄操作控制断路器实现分流电路“接通”或“断开”的连杆式联动机构;C、手柄操作制约母线触头与其插口实现“插接”或“分离”的“活动插脚”式联动机构。

 作用

所谓母线插接箱，就是它利用插接的方式把主干线母线槽的电源接到支线去，因此分接十分方便。具体点说,在主干线电源上,通过这个插接箱,就可以把电源引出到插接箱内,通过插接箱内的开关元件通断,把电源再引出到用电设备上.这个插接箱就是一个可以插接在母线槽取电的配电箱.只是这个比配电箱更安全,使用更容易方便。

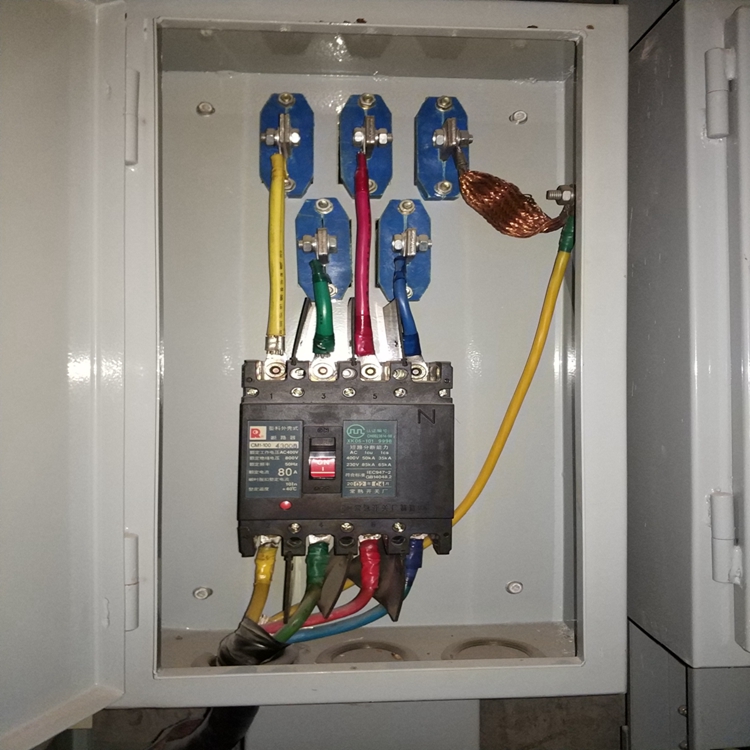

母线插接箱由外壳,空开,插脚组成,它的作用就是一个铜排到电缆的转换装置,也是是从母线上输出电流的装置.电源从母线槽上,经过插接箱的插脚到箱内的空开上,从空开经过保护器(熔断器)经过电缆输送到用电设备.如果不再需要电源的时候,可以直接把插接箱带电从插接母线槽上拔下来即可.方便灵活。

用于交流三相四线、三相五线制、频率50~60Hz、额定电压至660V，母线槽插接箱，额定工作电流250~5000A的供配电系统，承担配电任务，用于低压配电屏与大、中型负载的连接，母线样本，作为大电流的输电，用于电力变压器与低压配电屏以及重型负载的连接。主要应用于现代化的车间、汽车制造厂、电机制造业的电焊线、工业用电炉、厂房和高层建筑等。该系列母线槽适合大跨距安装且安装极为方便，结构安全可靠、布线灵活、互换性强。

密集型插接母线箱广泛应用于发电厂，工矿企业等场所作为发电机与主变压器，变压器与高压配电柜以及高压设备主回路间的电气连接。供货长度按2m/节设置，一般单节长度不大于3m。

母线槽的应用优势在于，其体积非常的小巧，所以在进行安装的时候，无论是搬运还是运转，都非常的便捷。而同时母线槽又有很大的容量，因此供电力是很强的，制作时间也比较短，可以节约出大量的时间，去做其他的事情。

重要的是，母线插接箱母线槽在具有如此多的优势的同时，还有很好的安全性，这一点是其他产品很难做到的。因此母线槽能够得到如此广泛的认可，和其良好的性能优势是分不开的，如果大家想要了解更多关于母线槽的知识，可以直接在我们的网站上进行了解。

母线槽摘安装操作

1）根据制造商订购商确认的终资料。如原始图纸、走向图，母线插接箱，障碍物，预留位置。

2）通常预留孔的大小应大于母线槽外形尺寸50mm -100mm。特殊数据参照图纸要求。

3）母线槽到墙壁和开花板的距离****保证在安装和维修保养时，封闭式母线槽，有足够的水平和垂直空间。

4）采取防范措施防止渗漏、灰尘、热源对母线槽的侵蚀。

5）母线槽安装吊架的制作：先确定位置，用细线拉好模拟走向，进行安装支架的固定，母线，注意****确认安装支架的固定是否牢固，且对建筑物的结构不会产生损伤。

1.剪切单元采用通用的双刀式剪切，插接箱安装，剪口平整，无毛刺。

2、冲孔单元采用高精度五臂冲孔模架，延长了模具的使用寿命。操作视线更加清晰，南通插接箱，使用更加方便快捷，无需更换模具生产效率明显高于传统冲孔单元。

3、挂勾式敞开折弯工位 操作简单方便 可加工特殊回形 小折弯、压花、立弯等。

4、折弯单元采用卧式加工，插接箱型号，在加工时更安全方便。

5、机器的三个工作工位可以同时工作，互不影响，大大提高了工作效率。

6、每个加工单元的工作行程均可方便地调节，减少加工辅助时间、提高生产效率。

7、液压油箱采用厚钢板焊接，并作了磷化处理，使液压油长期使用不会变质。

8、液压胶管采用国标A型连接方式，母线槽插接箱，即耐用而方便维修。

9、机器上将有脚轮，可以方便的移动

 主要技术参数:

1) 绝缘电阻：每一段母线槽单元绝缘电阻值应大于或等于1000mω2500v兆欧表)。

2) 介电强度：每一段母线槽出厂前均经受1分钟工频耐压试验，母线插接箱工频耐压及雷电冲击耐压数值。

3) 接地系统：符合iec364-5-54对接地系统的要求。

4) 防护等级：户内型：ip40；户外型：ip43、ip54。

5) 负载性能：在额定电流下，外壳的温升符合gb763-90《交流高压电器长期工作时的发热》标准要求。

6) 短路性能：动热稳定试验符合gb2706-89《交流高压电器动热稳定试验方法》标准要求。
