工业安全照明供电型母线槽

工业安全照明供电型母线槽低压输电线路电线、电缆、电缆、，裸露导电棒，穿刺电缆等。因为不同的产品不同的散热性能，载流容量每平方毫米也有所不同。相同的产品、相同规格的导线，通过相同的电流，当温度上升散热性能也会变；由于横截面积不同的设计，温升也不同。当然，温升高，电阻值增加时，压强增加，****损失也增加了。


　　是相同的，因此，导电能力母线槽导体根据每平方毫米流量计算是错误的，结构设计，散热，但是不同的阻抗、电感和其他因素与当前的承载能力密切相关。所以gb7251-2006标准规定，额定电流限制气温上升，以确定当前的承载能力强化母线槽。


　　所以母线槽的敷设****现场实测，安装线槽的长度度要求较高，母线槽的插接式开关箱高度也应根据设计确定。消防配电线路采用暗敷设时，应敷设在不燃烧体结构内，且保护层厚度不宜小于30mm。当采用明敷设时，采用金属管或金属线槽上刷防火涂料保护，因为金属管和金属槽本身并不具备防火性能。当采用绝缘和护套为不延燃材料的电缆时，在竖井内可不穿金属管、金属线槽保护，但线路穿过竖井地板时，****穿过板管、槽保护，上、下两端管、槽口空隙同样应作密封隔密。

减少电磁辐射：屏蔽是实现电磁兼容，减少电磁辐射好的方式。采用铜丝疏绕铜带绕包金属屏蔽，屏蔽表面积覆盖率达，****地切断通过空间的静电耦合、感应耦合或交变电磁场耦合形成的电磁噪声传播途径，，将两部分电路的地线系统分隔开来，切断通过阻抗进行耦合的可能。

柔软性：硅橡胶具有特殊的表面自润滑性和高柔软性，在高温和低温的恶劣环境中工作，电缆的电气性能和机械性能受弯曲半径和弯曲频率变化的影响小。

对于大电流母线来说，起控制作用的一般是（1）、（2）两项，第（3）项所决定的截面积往往远小于（1）、（2）两项所决定的截面积，而第（4）项，照明母线槽，由于母排截面较大，机械强度较高，而且可以通过调整绝缘子跨距和母线槽间（或片间）垫块跨距来满足要求，所以一般也不是决定导体截面积的控制条件。

照明用相线L，动力系统和照明系统共用零线L。本产品可以直接与缝纫机接线相连，不需要客户再配备插头。本产品轻小，美观，铝合金外壳。

本公司有7到3极供电母线，材质分为铝合金以及工程塑料。配备各种插座，移动集电器，照明设备等

注意：照明型母线槽不能露天安装使用，不能日晒雨淋；也不能在有酸性等腐蚀性气体严重的场所使用。外壳由铝合金拉挤成型，重量轻、体积小、机械强度高，能满足大跨度安装要求。母线导体采用铜排，外壳兼作PE线，接地效果好，使用更安全。采用耐高温、阻燃绝缘材料，绝缘性能好。

工业安全照明供电型母线槽可在母线槽任意位置设置多个插接口，安装灵活，分接方便。母线外壳设卡槽安装各种照明灯具、插座，只需将配件卡入槽内，安装即可完成，安装牢固可靠，美观大方提高了工作效率。

照明型母线槽适用范围：照明母线槽主要用于照明输电系统。尤其是服装厂、大型商场、超市、医院、车站、码头、机场候机室、现代化办公室、地下停车库、隧道及工业厂房等大开间场所的照明用电系统。

结构特点：

(1) 母线槽外壳采用轨道式铝合金型材，装配简单快捷，外形美观。

(2) 所有电流等级母线槽采用同一规格外壳，连接处采用标准连接端子，通用性好。

(3) 利用绝缘件支承并隔开绝缘导线，用电安全可靠。

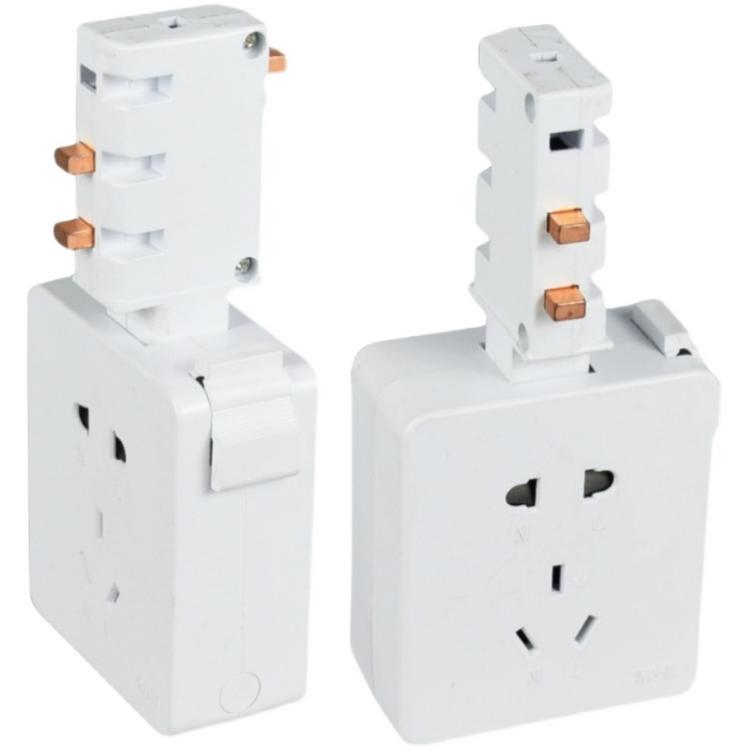

(4) 采用通用的两孔，插接式母线槽，三孔插座，引出分支电源方便，快捷。

(5) 插座设置有利于三相负载均衡。

(6) 提供各种现场安装方法，用户可根据需要灵活使用。

安装规则

1.母线槽的装卸和储存

母线槽不得用裸钢丝绳起吊和绑扎，母线槽不得任意堆放和在地面上拖拉．外壳上不得进行其他作业，照明母线槽工程，应采用多点吊装及叉车平稳铲放且不得伤及母线槽。母线槽应堆放于干燥、清洁、无腐蚀气体污染的仓库内。母线槽上下摞放之间应夹放软包装隔垫，并妥善保管。

2.母线槽的安装走向

每批母线槽发货时．都配备走向图并附带一套详细的走向清单。所有母线槽都具有相应的分线、分段编号、安装时按号依次对号。

3.母线槽安装前的检测

检查母线槽外壳是否完整，有无损坏，检查母线槽外壳螺栓有无松动，并螺栓连接可靠；检查母线槽插接口是否关闭、锁紧；

4.母线槽的连接

母线槽支架须安装牢固，按分段序号、相序、编号、方向和安装标志正确放置，节与节连接时，相邻段母线槽应对准，连接后母线槽导体与外壳不应承受机械应力。 连接安装步骤：先检查母线槽一端的导体连接面及接头器有无磕碰损伤，确认无弊后将两节母线槽开始对接接头器母线，应将母线槽导体插入接头器内，在确保到位后运用扭力扳手锁紧；对接式母线槽，应将需连接的两节母线导体的端头部分相互平行对准，再将铜连接片及绝缘隔板插入母排端头相间空挡(每相母排左右各夹一块铜连接片，照明母线槽批发，铜连接片间夹放一块绝缘隔板。)确认无弊后，穿入绝缘螺栓，并注意铜连接片、母线端头、绝缘隔板的连接孔是否对齐、铜连接片、绝缘隔板是否卡到位，收紧螺栓。

母线槽还具有电流容量可以很大电压降很小；短路负载能力强；可靠性高，使用寿命长；安全性高；

1、照明型母线槽外壳采用轨道式铝合金型材，装配简单快捷，外形美观。

2、所有电流等级母线槽采用同一规格外壳，连接处采用标准连接端子，通用性好。

3、利用绝缘件支承并隔开绝缘导线，用电安全可靠。

4、采用通用的两孔、三孔插座，引出分支电源方便、快捷。

5、插座设置有利于三相负载均衡。

6、提供各种现场安装方式，用户可根据需要灵活使用。
