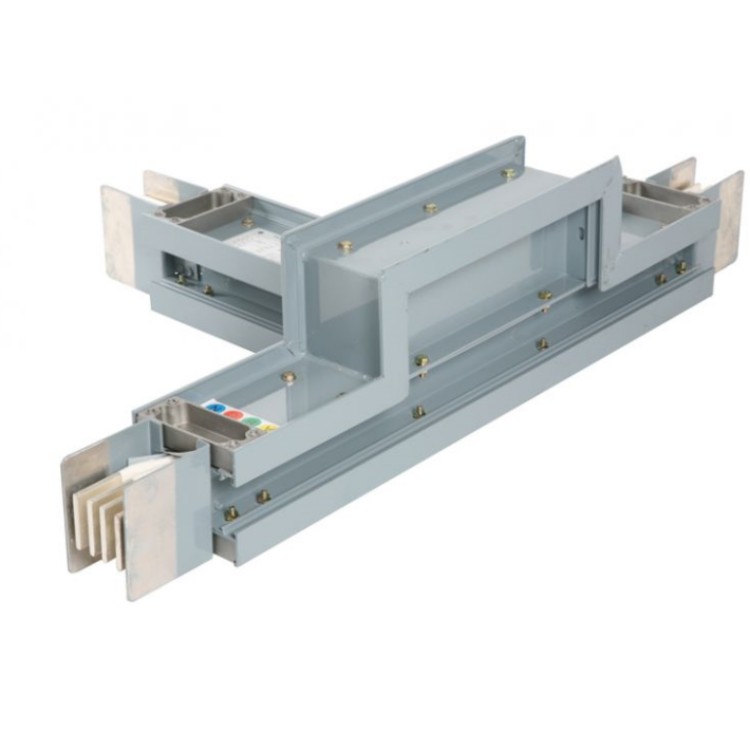

高压绝缘插接式母线槽

高压绝缘插接式母线槽用于高层、****层建筑的输电系统，母线槽容量大，分支方便，电流可以达到5000A，而且母线槽可以在任意位置预留插口，分支极其方便，因此母线槽在建筑工程中迅速的得到了推广应用。

母线垂直通过顶板敷设时，应在通过的底板上采用槽 钢支撑固定，当封闭式母线跨越建筑物的伸缩缝或沉降缝时，采用适应建筑物结构移动的措施， 防止母线连接处水平移动造成断裂，影响母线的 供配电。组合式铝合金封闭母线槽安装技术要求较高，景洪插接式母线槽，对建筑结构上的预埋件质量、支撑结 构的强度、安装精度要求也较高。为了保证安装质量，较好在施工现场用经纬仪在各个预埋件 上找出统一高度，做好标记，可以****减小水平安装误差。

具有品种齐全、应用范围广、强度大、施工简朴、配电灵活、安装尺度、外表美观的特点，对您处的技术改造、扩充电缆、维护检验带来利便.高强度电缆桥架的安装可因地制宜.可随工艺管道排击敷设；楼板、梁下吊装；室内处墙壁、柱壁、地道、电缆沟壁上的侧装，还可在露天立柱工支墩上安装，大型多层桥架吊装或立装时，可采用工字钢立柱两侧对称敷设.高强度电缆架桥可水平、垂直敷设

运用“Y”型防水性接头，衔接牢靠便利。

且支架能根据需要设置时，宜采用长度为3m左右的母线槽。当支架间距为6m及以上时，应选用超长型母线槽。

当母线槽在不同形状的建筑中沿平面安装时，插接式母线槽宜选用外壳为矩形的母线槽。当沿圆弧面安装时，宜选用树脂浇注母线槽或圆筒形母线槽。

当母线槽垂直安装时宜选用密集绝缘或树脂浇注母线槽，且绝缘材料应采用适用于长期工作温度不低于130℃的材料。为避免烟囱效应，当选用空气绝缘母线槽时，母线槽壳体内每单元间应设置阻火隔断。

1、安装场地海拔高度不超过2000米。

2、周围空气相对温度不大于90%

3、周围介质温度不高于 40℃，不低于-25℃，在24小时内其平均温度不超过 35℃

4、无危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。

5、没有雨雪侵袭的地方。（如不能满足可特殊订制）

6、TH型母线除上述条件下正常工作外，还适应空气相对温度不大于95%和有凝露、有霉菌的地方工作。

高压绝缘插接式母线槽安装：按照母线槽排列图，将各节母线槽，插接开关箱，插接式母线槽进线箱运至各安装地点。安装前应逐节摇测母线槽的绝缘电阻，电阻值不得小于20MΩ。母线槽槽，固定距离不得大于2.5m，水平敷设距地高度不应小于2.2m。各段母线槽槽的外壳连接应是可拆的，外壳间有跨接地线。两端应可靠接地。母线槽槽的端头应装封闭罩。按母线槽排列图，从起始端（或电气竖井入口处）开始向上，向前安装这恰恰在使得它的安全性能上存在较大隐患，一旦这种性能较差的绝缘材料老化，绝缘材料脱落加上灰尘的日积月累，插接式母线槽，使得空气型母线产生相间短路；而密集型母线相与相间紧贴的结构，插接式母线槽支架，决定了在密集型母线绝缘材料的选用上都是当前上性能特别优的。

1、母线槽分接方便：所谓插接式母线槽，就是它利用插接的方式把主干线的电源分接到支线去，因此分接十分方便。预制分支电缆其缺点是要向工厂定制；其分支连接方式采用开口的“C”型抱箍，时间一久，能否保证紧箍力？加上每一个分支头的价格不菲，因此预制分支电缆至今应用面仍不广。任何一个楼面需要切断电源，母线槽无须断电，只要在空载的情况下，取下母线槽的插接箱即可。

2、母线槽过载能力强：母线槽过载能力强，取决于它用的绝缘材料工作温度高，母线槽用的绝缘材料过支采用工作温度为105℃的材料，现已开发出工作温度为140℃以上的辐射交联阻燃缠绕带（PER）和辐射交联聚烃热收缩管。而电缆所用的绝缘材料常期工作温度一般为95℃和105℃，因此母线槽的过载能力远远大于电缆。

3、其原因是电缆过载引起的也是电缆失火引起。普通电缆的绝缘层和外皮会燃烧，阻燃电缆在火焰下也会燃烧，只有在火焰离开后才不燃烧，耐火电缆不会燃烧，但价格昂贵，只有消防等不准停电的电源才用耐火电缆。母线槽外壳是钢制的，不会燃烧，即使铜排的绝缘材料发生燃烧，火苗也不会窜到母线槽外面。

（1）母线槽检修后，送电前应当检查母线上所有检修过的母线隔离开关都在断开位置，防止其他设备误充电。

（2）待母线检修工作结束，双母线接线恢复固定连接方式时，密集型母线槽，经母联开关向另一条母线充电，应使用母线充电保护，高低压密集型母线槽，充电良好后应当解除充电保护连接片，然后进行倒母线操作，恢复固定连接方式。

母线槽就是采用高导电率的铜，铝制材料制成，用以传输电能，是一款具有汇集和分配电工电能的产品。

母线槽的外壳组装分螺栓装配、手工铆接、自动化铆接。螺栓装配成型的母线随着运行时的不断震动和运行时间的加长，螺栓难免有松动的，易出现因螺栓脱落造成短路事故的发生；手工铆接避免了螺栓松动引起的故障，而且使得母线外壳电气连续性更好，但因为是手工操作，难免有产品质量参差不齐，而且效率低下；自动化铆接由于是流水线装配，相对手工铆接其工艺水准又更进一步，做到了所有产品装配质量统一化，而且大大提高了生产效率。

运用“Y”型防水性接头，衔接牢靠便利。

极限温升值可以说是铝合金母线槽关键的安全技术参数，也是体现母线槽整体性能的一个重要指标。从铝合金母线槽的温升我们还可以了解到以下几个问题：

①铜牌的纯度：含铜量直接与导体的电阻率相关，同样的导体规格电阻率越大，插接式母线槽，温升自然偏高。

②导体的截面积：同样的结构和技术、同样含铜量的导体截面积小，高压母线槽温升自然偏高。

③铝合金母线槽的散热性能：绝缘材料及外壳结构散热不好，温升自然偏高。

④连接头结构的好坏：连接头接触不好，温升也会偏高。
