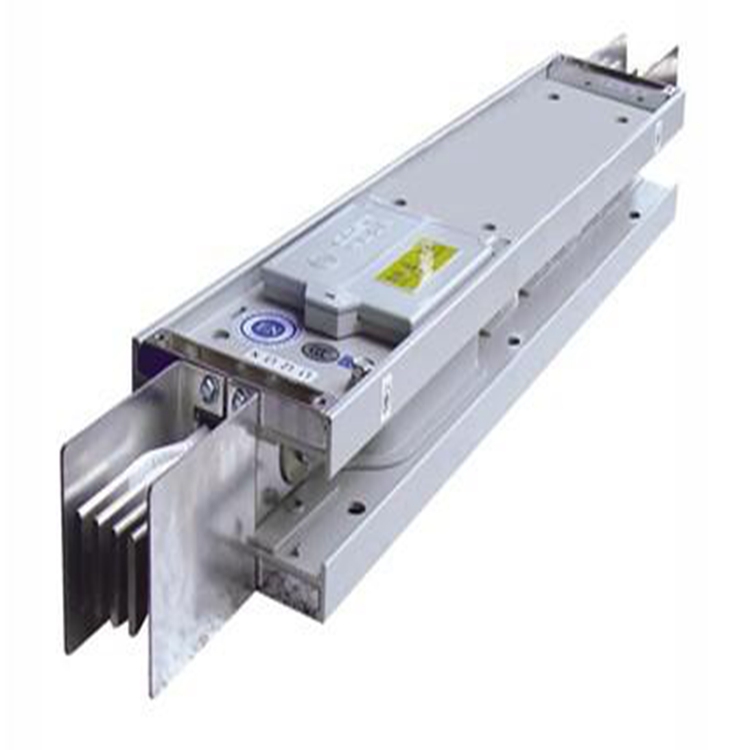

CMC-5500A户外密集型母线槽

CMC-5500A户外密集型母线槽

1.1 母线外壳采用带散热齿铝合金型材制成，使整个母线系统具有低温升，低电压降损耗性能，且任一规格的母线在110m范围内的电压降均不大于2.5％；

1.2 母线主母排采用T2电解铜轧制成TMY电工硬铜排，铜的纯度不低于99.95％，并*符合GB5585.1～3电工用铜母线标准，且铜排全长镀锡，确保接触面具有低接触电阻和减少接触面的氧化；

1.3母线接头单螺栓（双头）采用高强度钢制成，确保接头具有足够的夹紧力；采用模制接头铝外壳既减轻接头重量又保证有足够压力和边缘不翘起；采用碗形垫圈使整个接触面压力均匀；采用方螺母锁紧，安装时仅需要一把扳手单边用力即可旋紧螺栓，同时提供给垫圈更大更宽的压紧力；

1.4 母线槽的铝合金盖板和铝合金侧板之间采用穿刺铆接技术，实现无孔连接，不仅防护等级高，且铝合金外壳起到整体接地的作用，可把外壳作为TN-S母线槽系统中的接地排，从而为客户大大降低使用成本；

1.5母线内部设置可选的200％中性线(照明及通讯输电母线槽采用200 % 中性线)，有助于处理可能出现的谐波情况，从而把系统过热降至低，延长配电设备的使用寿命

是一种灵活可靠的配电设备，其完备的分支单元和详细的CAD现场立体走向设计方案，能让您得到一种优化的输电解决方案，来满足您在工程现场的设计要求。

――全铝镁合金外壳密闭设计，防护等级高达IP54；
――结构设计，使母线系统拥有抗短路能力和****干线谐波功能；
――较高的防护等级、低阻抗设计、较低的电压降配置，使母线适用于各种长距离恶劣环境运行；
――母线槽整体体积小，并拥有各种灵活走向功能单元；
――不管是水平立式安装、水平卧式安装还是竖井垂直安装，均拥有稳定的安装平面；且载流量不受任何安装形式的影响；
――全封闭的外壳设计、无缝隙的紧密结构配置，可****竖井安装的“烟囱效应"；

――方便快捷的“防错相"接头安装配置，使现场安装人员方便，安全的进行单元间的组合装配

 CMC-5500A户外密集型母线槽外壳采用冷轧辊压型材组装，铜排采用环保型绝缘材料整体包裹，该新型绝缘材料耐热等级达到B级，密集型母线槽，****的保证了母线的动热稳定性能。母线结构强度高，标准节可做成3m、6m、8m（安装客户需求定制），可根据顾客要求在任何位置设置插口，插口间间距不小于0.6m。该母线槽分为三相四线和三相五线制两种形式，具有安装迅速，使用方便，安全可靠等特点

密集型母线槽插接口设置灵活方便，可设置大量的插口，通用性较强，当调整用电设备位置时，无需变动供电系统。

封闭母线槽（简称母线槽）是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线槽，也可制成中间不带分线盒的馈电型封闭母线槽。在高层建筑的供电系统中，动力和照明线路往往分开设置，母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。

母线系统的插接口装置上带的黄色安全盖板保证操作人员在任何时候都不会接触到带电导体，盖板提供的防护等级为IP54，使得母线系统无需加装任何特殊装置便能使用于各种恶劣环境。
快速连接：已申请的“QwikMake"TM连接器，摒弃了传统的设计，使得安装速度较普通连接器快一倍。而且由于它的不可翻转性，使得两段母线连接时不会发生错相，简化安装程序，更有助于安全快速的安装。

-外壳铝合金属于非导磁金属，功耗随其减少，减少噪音。铝外壳均匀包在相线的四周，电抗相同且小，产品出厂耐压测试达到3750V以上
