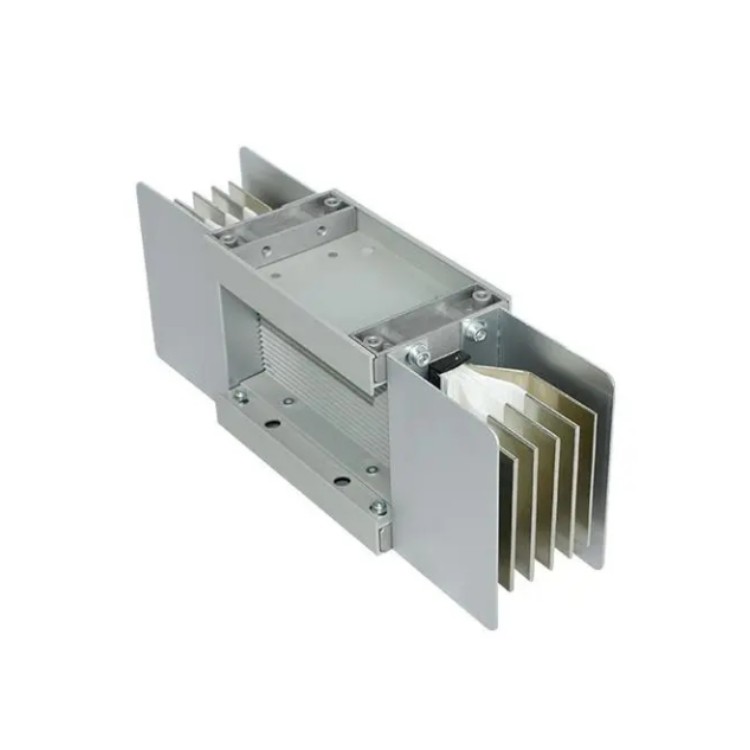

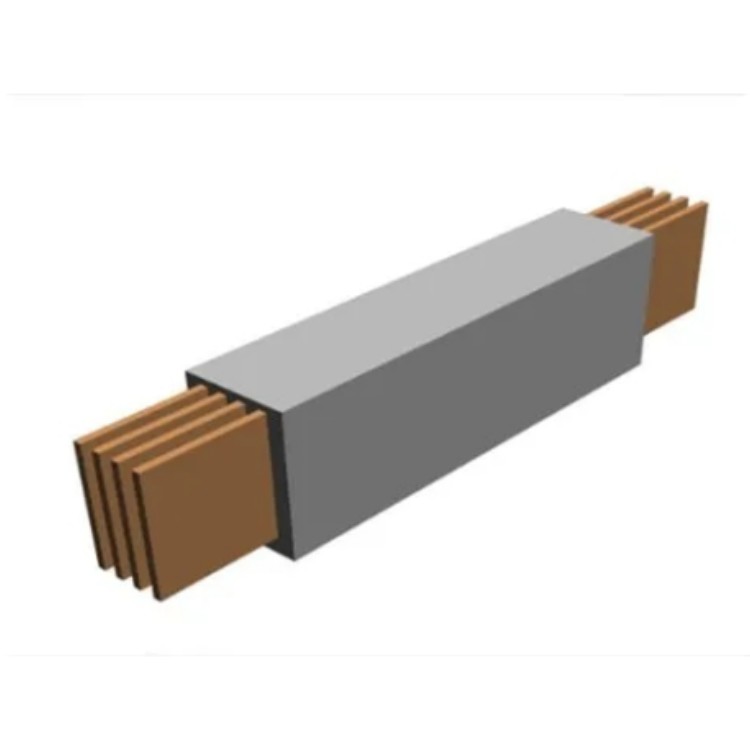

三相四线制铝合金母线槽

母线槽性能比较

1. 母线槽散热性能好.电缆的绝缘材料（芯线绝缘和外皮绝缘）既是绝缘材料，又是隔热材料，因此电力电缆在桥架内敷设时，至多允许敷设2层，其原因是考虑散热。母线槽利用空气传导散热，并通过紧密接触的钢制外壳，把热量散发出去，因此它的散热性能和电缆相比，电缆散热性能可见一斑了。

2. 母线槽几乎不必维护，日常维护通常是测量外壳和穿芯螺栓的温升、进线箱的接头温升等，穿芯螺栓若采用4.8级，则需要定期紧固，若采用8.8级的高强螺栓则不必定期坚固。而电缆因其材料易于磨损、易老化、寿命较短等因素限制，需要定期进行检查和维护，甚至更换.

3.载电流范围上.目前电缆至大只能做到1000mm截面积，额定电流1600A，但这种大规格电缆因为体积及重量过大很少实际应用与工程中.工程中一般都选用400mm及以下规格电缆进行配电，这就要求很多根电缆同时供电.而母线槽额定电流至大能做到6300A，其强大的载流能力是电缆根本.

母线槽由于供电容量大，可靠，安装方便，自引入以来，得到了迅猛发展。国内市场上的母线槽基本上都选用铜母线(少量选择铝母线)做载流导体，而恰恰在母线槽产品中导体的价格占据了总成本的70%以上，这样铜材价格的上涨直接影响了母线槽的成本，给制造商的市场拓展也带来较大的冲击。我国是贫铜富铝的国，低压成套开关设备生产中使用的铜材大量依靠进口，因此研发替代的导体材料己经成为今后一段时间的****。

目前，出现了一种用铜铝复合导体材料代替铜导体材料的新型母线槽产品，这降低了母线槽产品对铜材的需求程度，也节约了铜资源，这种新材料、新技术的应用必将带来母线槽行业的一次转变和新一轮发展。使用范围：FSC系列防水型母线槽适用于额定电压750V以下，额定工作电流250-7500A，频率50-60Hz的输配电系统。

外壳喷涂耐火涂料，发生火灾时，在3~5分钟内，涂料开始发泡、膨胀，形成隔热层，****地降低了热量的传递,而且封闭了所有的通口,防止消防时水的进入而引起母线短路,保证正常供电。导体铜排缠绕云母带，具有良好的耐高温性能和耐燃烧性能，在常态下具有良好的柔软性和介电性能。

 插孔处设计了安全防护挡板，只有防护挡板拉开时，插接箱才能接入，****防止了插口处灰尘和异物的进入，从而提高了母线槽的防护性，防止误操作，使母线的安全性得到了****的提高。

外壳防护等级为IP66，根据系统需求，可在母线槽任意位置设置插接口，安装快捷，分接方便，使用安全。

三相四线制铝合金母线槽增加了母线系统的抗冲击能力和使用寿命。使用“Y”型防水性接头，连接可靠方便。母线槽的极限温升值是指，母线槽通过额定电流满负荷运行时，稳定下来的较高温度减去环境温度得到的温升值，通常用K来表示。母线设计时都会做温升极限实验，温升限制着母线的载流能力，温升高会使得母线的寿命减短、电能损耗提高、电压下降，同时也影响周围环境温度，加速周围设备绝缘材料的老化，甚至引起安全事故。母线槽能在多少度环境温度下可以正常运行

 母线槽能在环境温度-50 50°C情况下正常运行。导电性能优异：铝合金矩形导体，表面经复合镀层处理，提高了性能；接头镀银（镀锡）处理，降低接触电阻 提高电能质量：铝合金及钢铝混合型外壳，机械强度高，散热性能优异，无涡流损耗。

正常工作条件

1、户内使用连续工作。

2、周围空气温度不高于40℃、温度下限为-10℃。

3、相对湿度不超过90%(当周围空气温度为 20℃)。

4、当工作条件有特殊要求时、我厂可按特殊要求制造。

主要技术参数

额定电压:660V。额定频率50Hz(或60Hz)。绝缘电阻值:每段母线槽单元的绝缘电阻应大于或等于20兆欧姆，用户安装时，应先检查绝缘电阻值后再进行安装。绝缘强度，每一段母线槽单元出厂前均经受到50Hz3750V/Min工频耐压试验。短路强度(承载短路强度的能力)：母线槽能承受表2规定的短时间耐受电流和额定峰值耐受电流所产生的热应力和电动力。

三相四线制铝合金母线槽为交流三相四线或五线制，适用于频率50～60Hz、额定电流100A～6300A、额定电压至690V以 下的供配电使用，特别适用于工业厂房、矿山等的低压配电系统和高层商住大楼、酒店、医院等的供电系统。

采用铜排或者铝排，其电流密度大，电阻小，集肤效应小，无须降容使用。电压降小也就意味着****损耗小，终节约用户的投资。而对于电缆来讲，由于电缆芯是多股细铜线，其根面积较同电流等级的母线要大。并且其“集肤效应”严重，减少了电流额定值，增加了电压降，容易发热。线路的****损失大，容易老化。

使用寿命长：

外壳表面采用奥地利老虎牌粉末涂料静电喷涂工艺；耐盐雾性能达1000小时以上。母线槽绝缘材料的工作温度为105℃，现已开发出工作温度为140℃以上的辐照交联阻燃缠绕带（PER）和辐射交联聚烃热收缩管；目前电缆所用绝缘材料的常期工作温度一般为90℃和105℃，天门母线槽，辐照交联电缆的工作温度为125℃。因此，母线槽的绝缘材料工作温度远大于电缆。安装分接母线槽一般采用插接式安装分接方法。
