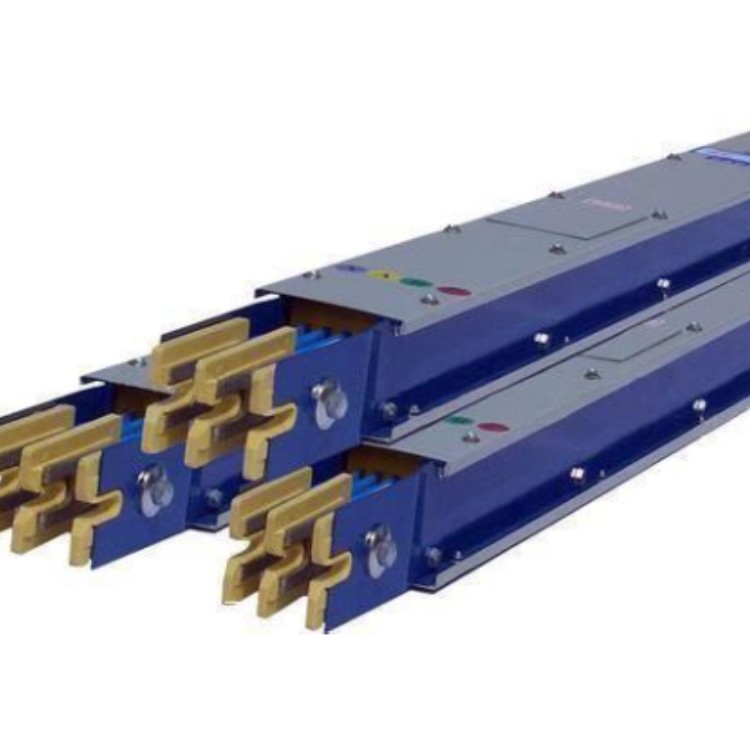

1000A/4P封闭式母线槽

1000A/4P封闭式母线槽在现在大型的供电建筑中应用广泛，在很多供电系统中没有母线槽是很难正常运行的，因为现在的经济发展越来越好，普通的供电设备已经无法满足人们对用电量的需求，而母线槽的出现可以很好的解决这一问题

应用在大型的供电设备中，可以****的解决供电不足的情况，尤其是在一些大型工厂的生产生活中，使用母线槽是非常有必要的，所以随着科技的不发展，对位对母线槽的应用会越来越广泛。

母线槽的应用优势在于，其体积非常的小巧，所以在进行安装的时候，无论是搬运还是运转，都非常的便捷。而同时母线槽又有很大的容量，因此供电力是很强的，制作时间也比较短，可以节约出大量的时间，去做其他的事情。

表面防护技术有多样化途径：1.仅涂层防护方式就分有金属、****物、无机物三类。而金属深层可采取电镀、粉镀、热浸、溶喷、金属包层等；除普通锌金属外，尚有各种组合的锌合金或铝等。.又如****物涂层。仅涂料就可有多种树脂供选择等等。故不能把表面防护技术视为静止不变的，诸如在技术经济性方面，宜不断求得进步。对严酷腐蚀环境且耐久性要求高的工程条化，宜探寻更切会需要的表面防护处理方式。

母线桥又称桥式接线，用跨接断路器BCD把两条电源引入线与两台变压器联系起来的主接线。较分段单母线接线简化，减少了断路器的数量。根据跨接桥断路器的位置不同，分为内接线桥和外接线桥。其中内接线桥适用于线路较长，负荷曲线比较平稳的变电位置；外接线桥则适用于线路较短，负荷曲线变化较大的变电位置母线桥刷漆的作用：绝缘、防腐、散热和“相”的标识。 母线桥指桥内有矩形铜母线或铝母线，一般是铁皮做成外壳保护母线；用于户内。

普通电缆的绝缘层和外护套会燃烧。即使阻燃电缆在火焰下也会燃烧，只有在火焰离开后才燃烧。耐火电缆不会燃烧，但价格昂贵，只有在消防报警电路系统等不准停电的场合才使用耐火电缆。而母线槽外壳是金属的，不会燃烧，即使铜排的绝缘材料发生燃烧，火苗也不会危机到母线槽外面。

软母线施工简便

当建筑施工预留给一组或多组母线槽的开孔。开孔尺寸大于实际所 需尺寸时，母线槽的厂家，需负责按实际需要，把开孔妥为填补，以符合母线槽生产商的要求。母线槽的地台/墙壁，盖板亦需因应工地实际环境所需，而作出适当的修订，使母线槽之间不会互相重叠。母线槽的接口应安全及紧密，三相五线母线槽，而且当测试接口时，应不需关上电源。 同时，接口亦需有保护及防湿气渗入作用。当母线槽接近天花板或墙身时，接口的螺栓只需在母线槽任何一方便可收紧。

结构特点:

1、该系列封闭母线槽具有优良的抗短路性能，由于具有铝(或弱磁钢板)外壳的保护，能够****地减弱涡流或环流引起的结构发热，降低封闭母线外壳温度，减小电能损耗，提高载流量，减轻电动力。

2、该系列封闭母线槽结构先进，安装维修孔可任意设置于封闭母线的上部或下部，对于大电流户内封闭母线在壳体的两侧及下部设有通风百页窗，来加强散热，降低温升。

3、 采用双重绝缘及壳体多点连接接地，使维护工作量明显减小，安全性能得到显著提高。

4、采用波纹管伸缩节，安装简单，可实现水平、垂直方向两个自由度的调节，不仅能满足不同温降及热胀冷缩引起的伸缩要求，还可以对由于基础沉降所引起的误差进行补偿，解决了传统滑板式伸缩装置的防护等级差，安装麻烦，运行不可靠的缺点

导电封闭式母线外壳的表面处理是一项很重要的工作，它包括酸洗、磷化、烘干、喷粉、固化等工艺过程。采用聚酯环氧粉末喷涂的外壳，其表面附着力强保持时间久，并能起到绝缘作用。

(1)导电铜排--由纯铜排组成，导电铜排接头的表面应均匀镀锡或镀银。

(2)绝缘材料--由聚四氟乙烯、聚碳酸高强绝缘塑料块组成。

母线槽的应用优势在于，其体积非常的小巧，所以在进行安装的时候，无论是搬运还是运转，都非常的便捷。而同时母线槽又有很大的容量，因此供电力是很强的，制作时间也比较短，可以节约出大量的时间，去做其他的事情。

其次是支吊架的安装，任何封闭、插接母线支、吊架安装均应位置准确、横平竖直、固定牢靠，成排安装时应排列整齐、间距均匀。固定支架螺栓应加平垫和弹簧垫圈固定，丝扣外露2～4扣。
       ① 支架膨胀螺栓的固定，安装在建筑物上的支架应改要根据母线路径的走向来测量出准确的支架位置，在已经钻好的孔上线固定好支架的膨胀螺栓。要注意的是钻的孔径与套管外径差值不要超过1mm。
       ② 一字形角钢支架安装，一字型支架适用于母线在墙上水平安装，支架采用预埋的方法埋设在墙体内，角钢支架埋设****为120mm和150mm，角钢外露长度在母线直立式安装时为母线宽度加140mm，当母线侧卧式安装时为母线高度加160mm

母线槽设计了各种功能的连接单元，可满足所有输配电工程的需要。

安装验收：

1000A/4P封闭式母线槽主要检验母线载流能力、IP防护等级、绝缘电阻等。载流能力测试使用低压大电流发生装置，对母线槽进行载流试验（试验电流为母线槽的额定电流），至温度变化每小时小于1K时停止。温升值是指插接口或连接处导体温度减去周围环境温度的差，应符合用户要求。IP防护等级按GB4208标准测试，包括母线的连接头及弯头和本体应符合设IP要求或用户招标要求。IP51以上，试验后应检测绝缘电阻。采用1000V的兆欧表测量母线槽的绝缘电阻，单段母线应大于20MΩ，全长应大于1MΩ。

段测试绝缘，母线槽在连接过程中可按楼层数或母线槽段数，每连接到一定长度便测试一次。并做好记录，随时控制接头处的绝缘情况，分段测试一直持续到母线槽安装完后的系统测试。试运行：土建及装饰工程及其他工程全部完工，并清理干净，与插接式母线槽连接设备及连线安装完毕。对封闭式母线槽进行清理，清扫干净，接头连接紧密，封闭式母线槽报价，相序正确，外壳接地（PE）或接零（PEN）良好，绝缘摇测和交流工频耐压试验合格，才能通电，低压母线槽的交流耐压试验电压为1KV，当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无闪络现象。
