NHMC-3000A/4P耐火母线槽

NHMC-3000A/4P耐火母线槽技术性能
1.本厂生产的FH型耐火绝缘母线槽符合IEC439-2标准，及JB8511-1996空气绝缘母线槽部颁标准和GB/T9978-88建筑构件耐火试验标准的规定。
2.FH型耐火绝缘母线槽使用额定电压为660V以下，频率为50Hz或60Hz。
3.FH 型耐火绝缘母线槽电能在着火30min内，试验电压为1000V，绝缘电阻在10MΩ以上，在着火60min时，绝缘电阻在0.5Ω，试验电压在1000V以上。
4.FH型耐火绝缘母线槽采用双排螺栓连接，性能极为稳定，安装方便，外壳防护等级符合IP40所规定的要求。

使用母线槽的过程中须做好维护工作，维护包含的内容是非常多的，比如下面的这些方面：

1、安装母线槽就要安装到位，2000母线槽，不能安装在有腐蚀性蒸汽或者有重机械运作的附近。否则母线槽遭受到重机械的影响是很容易受损的。

2、母线槽要定期检修，检修一定要停电进行。用万用表可以检测出导电体有没有电压。做好安全防护工作才能够避免高电压给人体带来危害。

3、母线槽需要每年检测一次接头温升。如果温升不正常的话，就一定要处理了。还要看看母线槽接头处是否有松动以及绝缘材料是否有老化的情况。发现松动、老化或者熔化的情况，及时查找原因，耐火母线槽，并且排除故障。确保母线槽能够正常发挥作用。

4、母线槽运作过程中也要看看是否存在渗漏、喷水等现象，还有母线槽内部零部件是否齐全，有没有锈蚀情况等等，这些都是需要重视的。认真细心检查才能够及时发现并且解决问题。从而保证整个电路系统的安全。

(1) 母线槽导体铜排所缠绕的云母带符合JB/T5019~20-85《电器绝缘云母制品》及JB/T6488-1~3-92《云母带》标准。该云母带在常态下具有良好的柔软性和较高的耐热性及良好的介电性能、机械性能：弯曲强度≥180MPa 介电强度≥35kV/mm 当温度达到600℃时，云母带仍具有很高的绝缘性能

(2) 根据耐火母线耐火极限的不同，其隔热层采取的措施亦不同，若母线需作长时间通电运行，则其隔热层一般直接利用空气隔热，以免影响母线运行过程中热量的散发，当母线槽平时不通电仅作应急电源使用时，其耐热极限要求较高，隔热层需用硅棉填充，本耐火母线所选用的硅棉材料符合GB3003-82《普通硅酸铝耐火纤维毡》标准，其AL2O3+SiO2含量达96%，持续使用温度为1050℃，使用温度达1250℃。

(3) 母线槽外壳喷涂耐火涂料，当发生火灾的3~5分钟时间内，涂料开始发泡、膨胀，形成隔热层，导热系数迅速增大，****降低了热量的传递。本耐火母线所使用的耐火涂料各项性能指标均符合GB14907-94标准。

NHMC-3000A/4P耐火母线槽

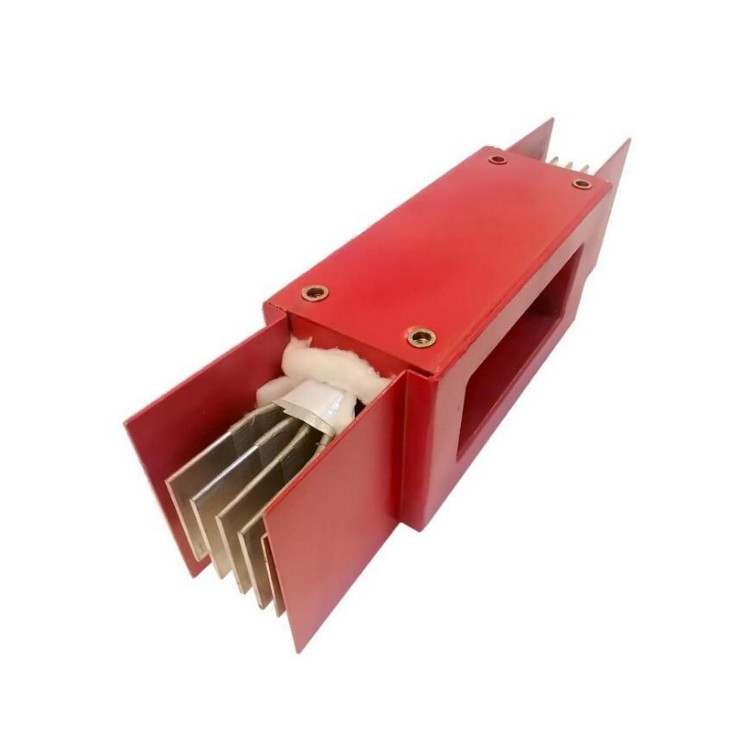

耐火母线槽由涂有防火涂料的外壳，包缠耐火云母带的母线和由耐火绝缘材料制成的支架组成。支架上开有多个凹槽，凹槽内置入母线并将其固定。在母线槽的一端有母线槽连接盒，在母线槽内有母线分接盒。耐火母线槽具有优良的绝缘性能，既可在正常环境中连续使用，又可在失火环境中连续使用一小时以上，可适用于高层建筑及重要设施中，代替耐火电缆起输配电作用。

母线槽短路原因一、若母线槽在生产的时候使用价格低廉质量不过关的绝缘材料，切绝缘材料有针孔、厚薄不均匀，就会导致母线槽在使用中出现故障。

母线槽短路原因二、若母线槽的铜排含有杂质，武汉耐火母线槽价格，且有有凸痕、毛刺、焊接错口等就会导致母线槽的投入运行一段时间后毛刺顶破绝缘层，这就会导致母线槽短路的发生。

母线槽短路原因三若耐火母线槽无喷水功能，母线槽在消防喷水或在其他遇到水的情况下会导致母线槽短路。

母线槽短路原因四、在安装母线槽时有垃圾进入母线槽的壳体中，当这些垃圾在受潮时就会造成母线槽短路。

母线槽相与相及相与外壳均紧贴在一起，故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发，载流量大。接头用绝缘螺栓紧固，同时采用双连接铜排连接，****增加了接头接触面积，大大降低了接头部位温升。 新一代环保产品密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管，具有较强的绝缘性能，在遇火时无有毒气体散发。另外母线槽可加设智能监控系统，满足现代楼宇智能化管理的需求，当母线槽发生过载或因其他不良情况因素引起母线槽异常，封闭母线槽能及时发出故障报警信号，确保母线槽能长期在安全状态下运行母线槽的导电排无需打孔连接，采用双面压力无孔连接，确保导体截面不会突然变小，接触电阻小、温升低，使用安全可靠。

参数：
1、工作电压：AC380V±10% 50Hz；用电功率：5KW
2、炉压测量范围：0-100Pa 测量精度：
3、空气流量：0-50m3/min 测量精度：≤±0.5 m3/min
4、燃烧气源：丙烷、液化气
5、气罐容量：50kg×4
6、试验温度：程序升温 60min 室温-925℃ 120min
7、室温-1050℃ 180min 室温-1115℃ 240min
8、室温-1150℃
9、炉内温度：±15℃
10、试件内部温度：±10℃
11、试件背火温度：±4℃
12、测温传感器：
13、炉内：6只铠装镍铬镍硅K值热电偶 精度等级：II级
14、背火：6只铠装镍铬镍硅K值热电偶 精度等级：II级
15、计时范围：0-360min 计时精度：16、试样水平*大燃烧长度：2.4m
电力电缆母线槽阻燃试验机试样垂直*大燃烧长度：1.6m
设备外形尺寸：长×宽×高（3×2×2.5）m；
设备重量：约4000 Kg，现场安装。

 母线槽安装

1原材料确保：物资部出示报验单，经技术查验后，即可应用，不过关的原材料禁止应用。

2工艺流程质量管理：推行品质目标责任书，严苛按规范开展工程施工，对工程施工质量操纵，搞好自查、互查和预检工作中。推行工艺流程工程验收制，下一条工艺流程工程施工前，必需对上一条工艺流程开展工程验收，不符工程验收规范的下一条工艺流程不可以工程施工，一切状况下不容许减少产品质量标准。

3 施工队伍应严格执行设计图和封闭母线生产加工大样图纸工程施工，施工队伍无法改动工程图纸。

4 施工队伍要按段、分节填写信息封闭母线绝缘电阻测试纪录，两色和相对性地接地电阻达不上1000MΩ左右不可以安裝。

5 母线插接箱和封闭母线终端设备箱在安裝以前，施工队伍要用心查验箱里的电气元器件和分接片是不是完好无损，并填写信息绝缘电阻测试纪录，两色和相对性地接地电阻达不上1000MΩ左右不可以安裝。
