2800A耐火防火母线槽

2800A耐火防火母线槽

产品介绍

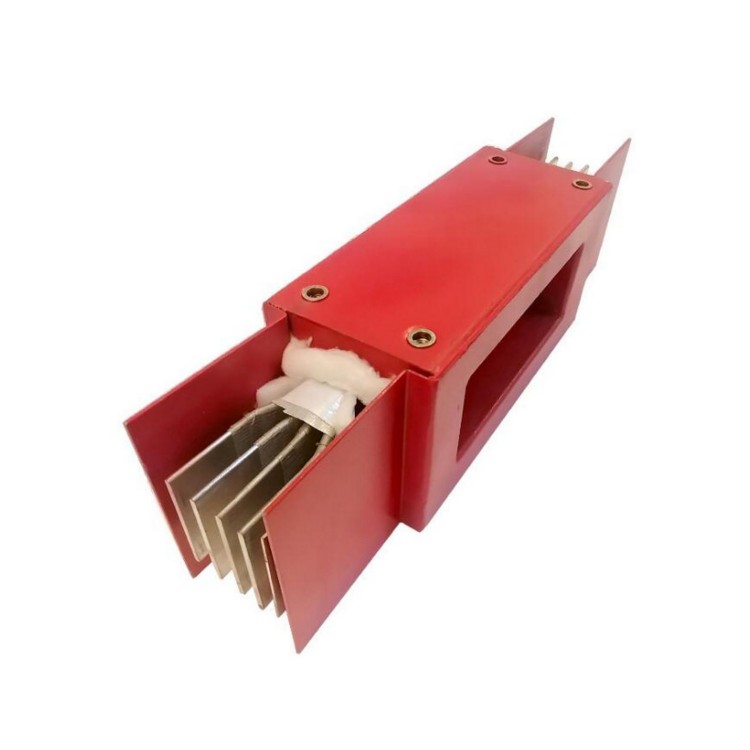

耐火型母线槽由涂有防火涂料的外壳，包缠耐火云母带的母线和由耐火绝缘材料制成的支架组成。支架上开有多个凹槽，凹槽内置入母线并将其固定。在母线槽的一端有母线槽连接盒，在母线槽内有母线分接盒。耐火型母线槽具有优良的绝缘性能，既可在正常环境中连续使用，又可在失火环境中连续使用一小时以上，可适用于高层建筑及重要设施中，代替耐火电缆起输配电作用。

耐火母线和耐火电缆如何合理运用，由于耐火电缆或耐火母线除了在电网或线路出现问题时作应急电源线路外，还要在出现火灾或其他灾难时作为输电线路，因此，耐火母线****能在高温下保证正常的输电，当环境温度达到700℃以上时，也能保证供电运行在1.5小时以上，而不会由于环境温度的升高造成内部绝缘降低导致线间短路的现象出现。在线路输送电流不是很大时，而敷设电缆的空间有限，拐弯较多，用耐火电缆是比较合适的，但在线路输送电流比较大时，耐火电缆则需要多根，施工及以后运行维护都不方便，当线路输送的容量较大的时候，一般都会选用耐火母线，目前，线路输送的电容量都是比较大的。耐火母线和耐火电缆如何合理运用，由于耐火电缆或耐火母线除了在电网或线路出现问题时作应急电源线路外，还要在出现火灾或其他灾难时作为输电线路，因此，耐火母线****能在高温下保证正常的输电，当环境温度达到700℃以上时，也能保证供电运行在1.5小时以上，而不会由于环境温度的升高造成内部绝缘降低导致线间短路的现象出现。在线路输送电流不是很大时，而敷设电缆的空间有限，拐弯较多，用耐火电缆是比较合适的，但在线路输送电流比较大时，耐火电缆则需要多根，施工及以后运行维护都不方便，当线路输送的容量较大的时候，一般都会选用耐火母线，目前，线路输送的电容量都是比较大的。

2800A耐火防火母线槽

性能

1、 采用合理的“三明治”相线紧密叠压结构设计，母线槽外形紧凑，体积小，母线系统具有阻抗低、电压降低、动热稳定性好的优点。

2、 外壳采用冷成型薄钢型材混合组成。其两边侧板为我厂*的双层中空结构，通过紧密中空****阻止高温气体或明火直接进入母线槽内部。母线槽外壳表面为镀锌加喷防火涂料（遇火时，涂料能迅速以几何速度在母线表面膨胀，形成致密的碳化隔热层，密闭母线外壳所有缝隙，防止高温直接进入母线内部）。

周围环境温度-5℃/+40℃，且24h内平均温度不大于35℃。

空气相对湿度+40℃时不超过50%，+20℃时不超过90%。

海拔高度不得超过2000m。

污染等级按GB7251.1-1997《低压成套开关设备和控制设备第1部分》的规定选3级。

3、 接头采用耐火型绝缘组件，连接可靠方便。

减少相间短路电动力因为外壳上涡流和环流的双重屏蔽作用使相间导体所受的短路电动力大为降低

母线槽的选型及技术参数的计算　

母线槽的选型通常从以下几方面加以综合考虑：消防要求，绝缘材料要阻燃、耐热性能要好，在高温下不释放有毒气体，结构上防止烟囱效应，应优先选择密集绝缘母线槽，如选用空气绝缘型，则需在线槽壳体内每单元设置阻火隔断;对特别重要场所，为保证应急电源火情下维持工作，应选用耐火型槽。 　　

至于安装场所，首先考虑槽外壳防护等级，其次是建筑结构对线槽外形、安装支架形式和跨距的影响：室内工作场所，如大容量变电所内为提高其散热效果，可采用IP30等级的母线槽;室内的普通工作，如楼层电气竖井及配电间内，为保证安全性，应选用不低于IP40等级的母线槽;

NHMC-800A耐火型母线槽

耐火型母线槽由涂有防火涂料的外壳，包缠耐火云母带的母线和由耐火绝缘材料制成的支架组成。支架上开有多个凹槽，凹槽内置入母线并将其固定。在母线槽的一端有母线槽连接盒，在母线槽内有母线分接盒。耐火型母线槽具有优良的绝缘性能，既可在正常环境中连续使用，又可在失火环境中连续使用一小时以上，可适用于高层建筑及重要设施中，代替耐火电缆起输配电作用。

母线系统安全性：

母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害高强度封闭母线，在配电系统中采用插入单元的安装很安全，耐火母线槽外壳可以作为整体接地，接地非常的可靠，耐火母线槽而电缆的PVC外壳易受机械和动物损伤，安装电缆时****先切断电源，如果有错误发生会很危险，密集型耐火母线槽，特别是电缆要进行现场接地工作，接地的不可靠导致危险性增加。

母线槽连接件是指除母联开关和分段开关外悉数支路电流所构成的差动回路。某段母线的小差是指该段母线上所联接的悉数支路，包含母联和分段开关，电流所构成的差动回路。母线大差比率差动用于差异母线区内和区外缺陷，小差比率差动用于缺陷母线的挑选。
