封闭式母线槽

随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆现在大电流输送系统中已不能满足要求， 封闭式母线槽多路电缆的并联使用给现场安装施工连接带来了诸多不便。封闭母线槽作为一种新型配电导线应运而生，与传统的电缆相比，在大电流输送时充分体现出它的优越性，同时由于采用了新技术、新工艺，大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升，并在母线槽中使用了高质量的绝缘材料，从而提高了母线槽的安全可靠性，使整个系统更加完善。

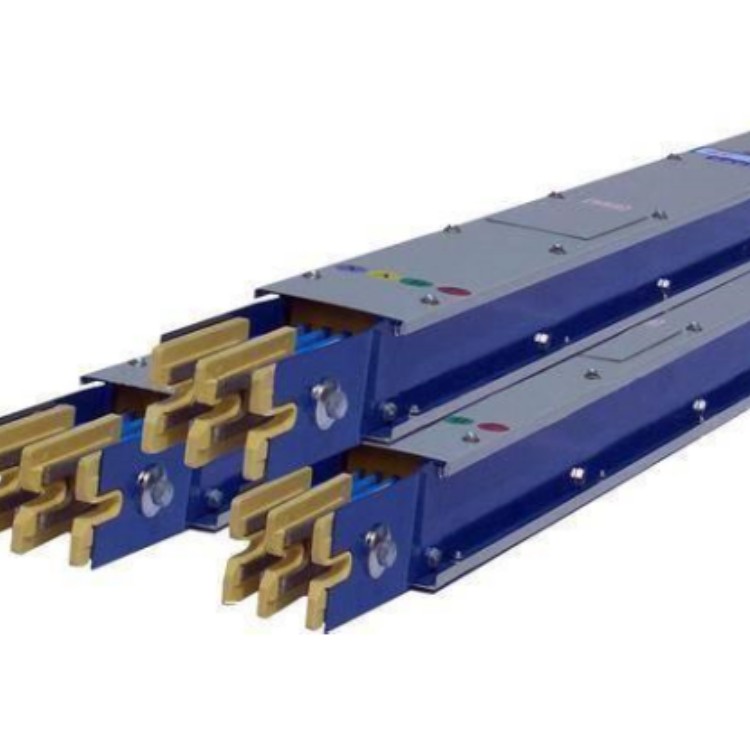

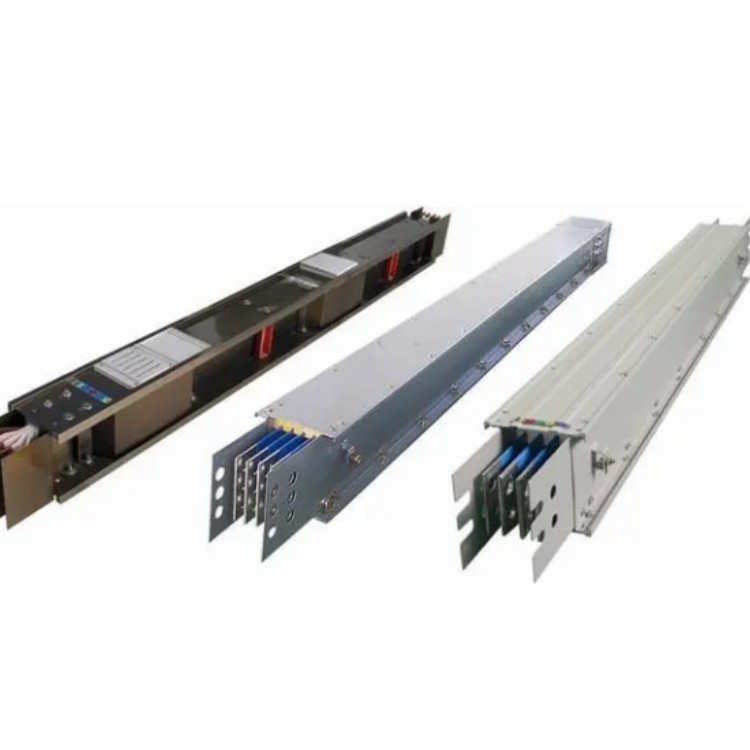

 封闭式母线槽是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的系统。它可制成标准长度的段节，并且每隔一段距离设有插接分线盒， 封闭式母线槽也可制成中间不带分线盒的馈电型封闭式母线。为馈电和安装检修带来了****的方便。

首先是母线槽的防腐蚀性。很多的施工作业都是需要在户外完成的，而这样的环境中必然又是会存在很多的腐蚀性物质的，比如雨水中的酸性成分所具有的侵蚀性，所以说在研制河南封闭母线槽的时候，对于这些方面的事项我们也是需要一并考虑到的，这样才能够为我们的实际使用带来相应的性能保证。在选择相关的防腐涂料的时候，我们也是需要结合相应的使用环境来考虑的并且在处理工艺上予以对应的技术实现。

母线桥又称桥式接线，用跨接断路器BCD把两条电源引入线与两台变压器联系起来的主接线。较分段单母线接线简化，减少了断路器的数量。根据跨接桥断路器的位置不同，分为内接线桥和外接线桥。其中内接线桥适用于线路较长，负荷曲线比较平稳的变电位置；外接线桥则适用于线路较短，负荷曲线变化较大的变电位置母线桥刷漆的作用：绝缘、防腐、散热和“相”的标识。 母线桥指桥内有矩形铜母线或铝母线，一般是铁皮做成外壳保护母线；用于户内。

普通电缆的绝缘层和外护套会燃烧。即使阻燃电缆在火焰下也会燃烧，只有在火焰离开后才燃烧。耐火电缆不会燃烧，但价格昂贵，只有在消防报警电路系统等不准停电的场合才使用耐火电缆。而母线槽外壳是金属的，不会燃烧，即使铜排的绝缘材料发生燃烧，火苗也不会危机到母线槽外面。

1、母线槽分接方便：所谓插接式母线槽，就是它利用插接的方式把主干线的电源分接到支线去，因此分接十分方便。

2、母线槽过载能力强：母线槽过载能力强，取决于它用的绝缘材料工作温度高，母线槽用的绝缘材料过支采用工作温度为105℃的材料，现已开发出工作温度为 140℃以上的辐射交联阻燃缠绕带(PER)和辐射交联聚烃热收缩管。而电缆所用的绝缘材料常期工作温度一般为95℃和105℃，因此母线槽的过载能力远远大于电缆。

3、母线槽能防止过载失火。

4、母线槽散热性能好：电缆的绝缘材料(芯线绝缘和外皮绝缘)既是绝缘材料，又是隔热材料，因此电力电缆在桥架内敷设时，多允许敷设2层，其原因日考虑散热。

 母线槽作为一种新型配电导线应运而生，与传统的电缆相比，在大电流输送时充分体现出它的优越性，同时由于采用了新技术、新工艺，大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升，并在母线槽中使用了高质量的绝缘材料，从而提高了母线槽的安全可靠性，使整个系统更加完善。母线槽的结构说明如下:缘支撑----是母线槽设备的组成部分，用来支撑母线槽设备中的导体。

安装框架----用于支撑各种元件并且适合于在成套设备中安装的一种框架。

外壳--------外壳是保护设备免受某些外部因素影响，并使设备在各个方向不被直接解及的一种部件，封闭式母线槽其防护等级 至少为IP30。

门----------一种带铰链的或可滑动的覆板。

母线槽根据安装方式不同，选择母线槽时也应当注意，当母线槽在不同形状的建筑中沿平面安装时，宜选用外壳为矩形的母线槽，当沿圆弧面安装时，宜选用树脂浇注母线槽或者圆筒形母线槽，当母线槽垂直安装时，宜选用密集绝缘或树脂浇注母线槽，且绝缘材料应采用适用于长期工作温度不低于130℃的材料。为避免烟囱效应，当选用空气绝缘母线槽时，母线槽壳体内每单元间应设置阻火隔断

结构特点

        1) 该系列母线槽具有优良的抗短路性能，由于具有铝(或弱磁钢板)外壳的保护，能够****地减弱涡流或环流引起的结构发热，降低母线槽外壳温度，减小电能损耗，提高载流量，减轻电动力。

        2) 该系列母线槽结构先进，安装维修孔可任意设置于母槽的上部或下部，对于大电流户内母线槽在壳体的两侧及下部设有通风百页窗，来加强散热，降低温升。

        3) 采用双重绝缘及壳体多点连接接地，使维护工作量明显减小，安全性能得到显著提高。

        4) 采用波纹管伸缩节，安装简单，可实现水平、垂直方向两个自由度的调节，不仅能满足不同温降及热胀冷缩引起的伸缩要求，还可以对由于基础沉降所引起的误差进行补偿，解决了传统滑板式伸缩装置的防护等级差，安装麻烦，运行不可靠的缺点。

        5) 为了解决变压器、发电机及配电柜运行时产生的震动对母线槽的影响，在其与母线槽连接外采用软连接或铜编织带，外壳之间加入橡胶垫来减小震动；对于母线槽本体，在系统中加装减震器，对瓷瓶和导电排实现弹性支持，较好地避免了外壳产生的机械震动及地震波给封闭母线带来的破坏

封闭母线槽运用方式

母线槽是导电封闭式母线外壳的外表的处置是一项很重要的工作，封闭式母线槽，母线槽包含酸洗、磷化、烘干、喷粉、固化等进程。是选用聚酯环氧粉末喷涂的外壳，母线槽的外表附着力强，坚持的时刻久，并能起到绝缘作用。

封闭式母线的装置场所不易超越海拔高度2000m，周围空气温度不高于 40℃、不低于-5℃，在24小时内其品平均温度不超越 35℃，空气相对湿度在40℃时不超越50%、在20℃时不超越90%。周围空气清洁无尘埃及腐蚀绝缘的气体。
