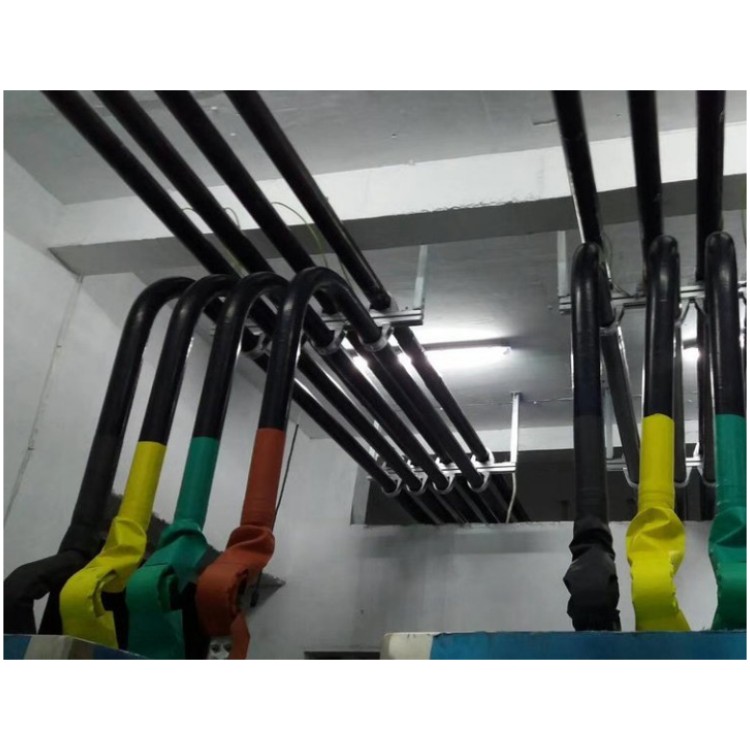

0.4KV铝镁合金管型绝缘母线

0.4KV铝镁合金管型绝缘母线

产品特点：

载流量大
铜管母线为空心导体，表面积大，电场分布均匀
集肤效应低，功率损耗小
绝缘铜管母线集肤效应系数低（KF≦1），交流电阻小，可降母线功率的损耗
散热条件好，温升低
铜管母线为空心导体，散热条件好，母线内径风道能自然形成空气对流（管内与管外有气压差异）
允许应力『σ』大，机械强度高
铜管母线的允许应力为矩形母线的4倍，运行载荷可承受的短路电流大，机械强度高，使母线支撑跨距加大，减少了相应的支柱绝
缘子，母线金具以及土建构架基础面积
电气绝缘性能强

绝缘铜管母线采用多层密封屏蔽绝缘方式，外壳接地，电位为零。使电场分布均匀，控制电位和限制电场；避免在绝缘表面产生局部放电，传导泄露电流和充电电流，对危险的接触电压进行防护等特性
绝缘铜管母线所用绝缘材料温度应系数大
主绝缘材料适应在－250℃～+250℃中工作，有优良的电气性能和化学稳定性，介质损耗小，阻燃，耐老化，使用寿命长
抗电器震动力强
直接将铜管母线固定在钢构架或混凝土支架上，取消穿墙套管和支柱绝缘子，具有较强抗震能力
不受环境干扰，可靠性高
绝缘铜管母线屏蔽密封，内部无凝露产生且了外界潮气，灰尘以及外物所引起的接地和相间短路故障，运行具有高度的可靠性，同比之下，矩形母线暴露在环境中，容易受人、动物以及其他物偶然接触而发生接地和短路，不利于安全运行
绝缘铜管母线连接部位温升低于导体

铜管母线结构简明，布置清晰，安装方便，免于维护

1、风电场内的管型母线槽的管状导体与铝排结构的母线槽比较，平等的截面管状导体的载流量更大，导体表面的电流密度散布均匀，更加合适作业电流大的电路。

2、管状导体集肤效应系数低、沟通电阻小，导体呈“品”字布局，结构合理，导体邻近效应系数低，所以母线槽的电损小，节能。

3、选用网状防护罩，导体通电作业时发生热量直接向大气中宣告，使母线槽系统整体散热功用好，导体温升低。

4、接头选用的是柔性铜质的软联接，其载流能力强，并可设备过失及塔筒宽幅摇晃带来的安全作业危险，然后处理了接头的发热问题。

5、标准段长度达6米，整体塔筒内系统接头数量少，不管直驱仍是双馈型风电机组，定子及转子母线均经过一起支撑构成一整体部件，且塔筒段间母线联接选用软联接，使得母线槽的系统设备更为省时省力方便快捷。

6、三相导体的整体关闭且绝缘，不会受高原凝露、海洋盐雾、尘土等环境的影响，合适任何地域环境下运用。

7、三相导体表面选用绝缘薄膜加绝缘套管包覆两层绝缘方法，导体相间再经过绝缘套及支撑夹互相离隔，坚持足够大的电气空地和爬电距离，使得产品电气绝缘功用强，安全可靠；

8、管型母线槽的大体特性与一般母线槽相同，产品投入运用20年内无特殊情况不需要修理，实在完结免维护，大大降低了风场运营维护本钱，提高发电功率。

0.4KV铝镁合金管型绝缘母线

功用单元:

1.直通单元:馈电式直通单元规范长度为0.5~3.0m，设置灵敏，*可满意风塔内的安装要求。

2.始端进线单元:供给与进出线电缆的过渡衔接;

3.母线段间衔接器:母线槽接头的衔接选用整体式专用衔接器，衔接器使用耐低温合金钢力矩螺栓，压紧碗垫为宽沿大垫片，锰合金制造，保证压力在整个受压面的均匀牢靠;衔接器具有温度显示安装，以便用户能及时了解母线槽运行状况，对特殊状况作出处理;可以保证在不影响相邻母线的状况下拆除一段，也可在要求电气绝缘的状况下拆除衔接点，便于现场检修或改制。每个衔接器均可有用吸收导体的热胀冷缩（可作为+/-5mm的调理)。

4．弹性支撑件:选用弹性支撑件作为母线安装支架，可有用****塔架支架误差及风塔轰动对母线槽的影响。

常用铝及铝合金管焊接方法如下：

氩弧焊,氩弧焊接是在氩气保护下，用直流焊接电源，通过焊丝（或焊条）做为电极，使它与工件产生电弧，以焊丝（或焊条）和工件接口进行焊接，它的优点是热量集中，电弧稳定、熔化金属既能得到氩气的良好保护避免氧化，又能将熔化金属表面的氧化膜通过氩弧予以 ，因此既能获得缺陷较少又纯净的 焊缝，又能较易掌握施焊技术且能进行全位置焊接。

1对氩气的要求

氩气的纯度要控制在99.9％以上，其中杂质氧小于0.005％以下，氢0.005%以下，水份0.02mg/L以下，氮0.015%以下。氧、氮增多均恶化****雾化作用。氧超过0.3%则使钨极烧损加剧，超过0.1%氧则使焊缝表面无光泽或发黑，氮超过0.05%熔池的流动性变坏，焊接表面成形不良。

2接头形式

接头处图形及尺寸

3焊接要求

为使管型导体固定、减少变形，焊接顺序应为先点焊，使主管固定，以减少接头处弯曲,点焊以对称进行为宜，氩气流量一般取30～50L/min

4焊丝（或焊条）成份

5接头强度系数

现场连接施工
严禁带电拆装母线槽。
侧装在木结构上，可直接用木螺钉固定侧装夹具，若是砖石或钢筋水泥结构，则先打也嵌入甲型塑料膨胀螺栓，再用木螺钉固定侧装夹具，在沿墙测装时应注意母线本体端部的插入口向外安装。
吊装时，在安装面上间隔地预先装上挂钩件（挂钩件应在一直线上，它的长度决定于母线的安装高度）然后将挂钩件与吊装夹具上的Φ7 孔联即可。
吊装与侧装夹具的间距分别推荐采用2 米及3 米长度。
母线本体与母线本体，进线盒与母线本体的连接安装，将母线凸出的导电铜排嵌入另一段母线（或进线盒）的插入口，导电铜排应嵌足，两段母线壳体连接处不应出现大于2mm 的间隙，并且外形应平齐，然后安装上钢性长夹板，用4 个M5x55 螺钉旋紧。
母线可逐段安装，也可几段组装后装于吊、侧装夹具上，在组装母线过程中只可用木棒，不准用大于外壳硬度的物体撞、敲母线各部，以免损坏产品。
在向母线送电前，用500 伏兆欧表绝缘电阻，用欧姆表或电桥测量母线铜导体的直流电阻，每次50 米铜导体长度的直流电阻不应大于0.4 欧姆，如不符合要求时，不准接通电源，应直到查明原因，排除故障为止。
出线盒（插接箱）插拔时，应将出线盒上的自动开关处于“分断"状态下进行，插入时严格按出线盒及出线口上的相序标志插合，不得出错，****由电工人员操作。

性能要求：

额定电压                           6.3kV

运行电压(Um)                   7.2kV

额定频率                           50Hz

额定电流                           3150A

额定热稳定电流(4s)                  40kA

额定动稳定电流(峰值)               100kA

管母线*允许载流量               ≦2.5A/mm2

额定电流导体温升：                 ≦40K

冷却方式                           自然冷却

额定绝缘水平 A) 雷电冲击耐压(1.2/50ms，峰值)      75kV

B) 对地1mim工频耐受电压           42kV

  局部放电水平

绝缘铜管母线在1.5Um/下视在放电量不大于10pC。

卖方应提供成熟产品，并经买方交接试验合格后方可投入系统运行。

母线运行过程中应密封良好，不能有水、杂物、小动物进入。

应有方便的连接接地线的位置。
