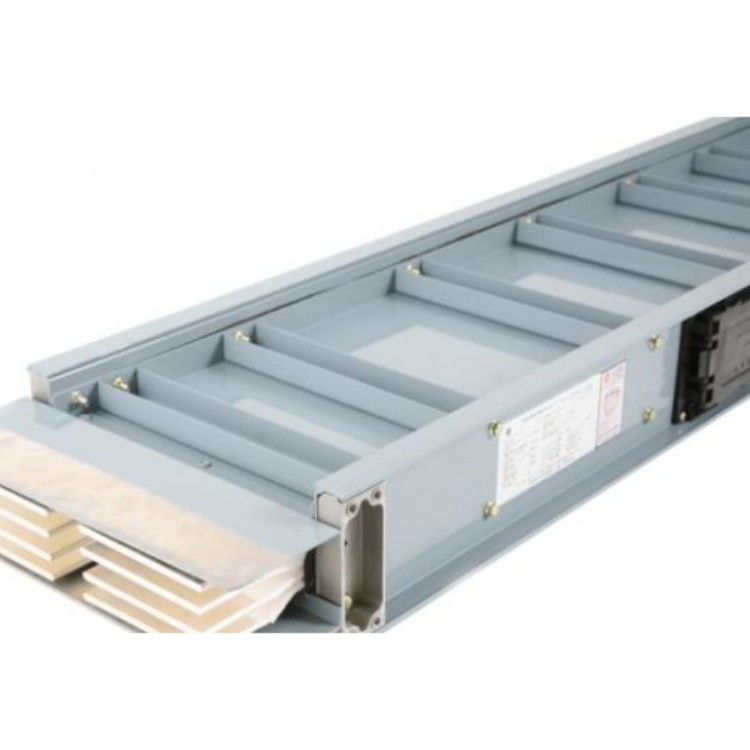

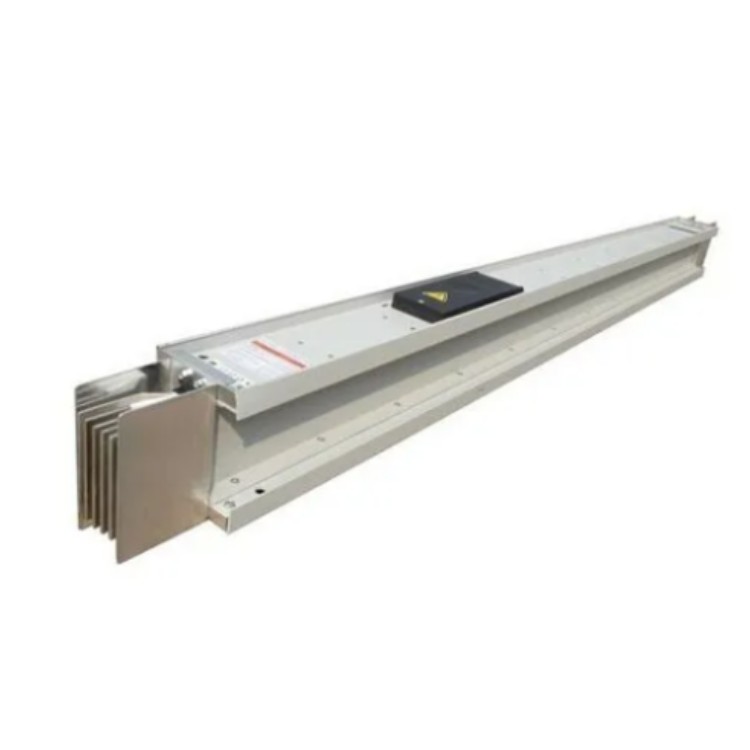

CCX-2000A封闭式母线槽

CCX-2000A封闭式母线槽特点：

（1）单螺栓夹紧端子

 　母线槽设计采用了先进的单螺栓夹紧端子，为母线槽单元连接元件，由于它的特殊构造，可以防止安装时的错误操作，同时只要拧紧一个螺栓，就能可靠地、迅速地将两

 　个母线槽单元连接起来。

（2）高防护等级插孔

 　母线槽在插孔处设计了安全防护挡板，只有当防护挡板拉开时，插接箱才能插入，插孔平时不用时可将防护板拉闭，防止了在插口处灰尘和异物的进入，从而提高了母线槽的防护性能，防止误操作，使母线的安全性得到了****的提高。

（3）外壳（防护壳）级次数

 　母线槽设计5个电流等级，只采用了3个级次的外壳。这样当系统按相邻等级变换容量时母线槽无需更换外壳，如400A变630A时，外壳尺寸相同。因此大大方便了安装。

（4）传输电能大

 　母线槽设计为分离空气绝缘式，改善了母线槽的散热性，隆低了阻抗，达到了母线槽经济输电。

（5）成套性好

母线槽设计了各种功能的连接单元，可满足所有输配电工程的需要。

1、它本身采用的是“三明治”的密封结构，一般来说他的防护等级可以达到IP54。

2、整个母线系统本身是可以承受3750V的工频耐压的，而且即便是使用1min也是不会出现击穿和闪络现象。

3、在长期接通额定电流工作的时候，母线系统的温升一般不会超过连接端子:60K，金属外壳:30K，槽内绝缘件表面:40K。

4、当耐火母线在发生火灾之后，燃烧温度即便是上升到960℃，它仍然可以保持正常的运转。

特点如下：

该系列母线槽具有优良的抗短路性能，由于具有铝(或弱磁钢板)外壳的保护，能够****地减弱涡流或环流引起的结构发热，降低母线槽外壳温度，减小电能损耗，提高载流量，减轻电动力。

该系列母线槽结构先进，安装维修孔可任意设置于母线槽的上部或下部，对于大电流户内母线槽在壳体的两侧及下部设有通风百页窗，来加强散热，降低温升。

采用双重绝缘及壳体多点连接接地，使维护工作量明显减小，安全性能得到显著提高。

采用波纹管伸缩节，安装简单，可实现水平、垂直方向两个自由度的调节，不仅能满足不同温降及热胀冷缩引起的伸缩要求，还可以对由于基础沉降所引起的误差进行补偿，解决了传统滑板式伸缩装置的防护等级差，安装麻烦，运行不可靠的缺点

产品特点：

****强度
该系列母线槽外壳采用钢板一体成型（马钢），ji大提高了载荷能力，可保证在跨距6m母线中心载重60kg，在非均匀温度变化时，板壳中心位置偏移不超过10mm。

安装极为方便
采用具有自动补偿的联结和单螺栓夹紧端子，可调性强，使得母线槽在安装过程中显得非常便捷、灵活，大大节省了安装时间。

       其次是支吊架的安装，任何封闭、插接母线支、吊架安装均应位置准确、横平竖直、固定牢靠，成排安装时应排列整齐、间距均匀。固定支架螺栓应加平垫和弹簧垫圈固定，丝扣外露2～4扣。
       ① 支架膨胀螺栓的固定，安装在建筑物上的支架应改要根据母线路径的走向来测量出准确的支架位置，在已经钻好的孔上线固定好支架的膨胀螺栓。要注意的是钻的孔径与套管外径差值不要超过1mm。
       ② 一字形角钢支架安装，一字型支架适用于母线在墙上水平安装，支架采用预埋的方法埋设在墙体内，角钢支架埋设****为120mm和150mm，角钢外露长度在母线直立式安装时为母线宽度加140mm，当母线侧卧式安装时为母线高度加160mm，如下图所示

④ 吊架在楼板上安装，封闭、插接母线的吊装有单吊杆和双吊杆几种型式，根据母线的吊装位置不同其吊架的安装方式也不相同，若强度能够满足的情况下也可以使用内膨胀螺丝。

主要校验产品的工艺，母线槽连接头的IP防护等级，母线槽插接口的温升，和PE线的稳定性和****性，产品工艺主要看外观的加工工艺及表面处理工艺和母线组装的****度。密集型母线槽主要看密集的****性越紧凑越好。母线与母线连接头的IP防护等级是重要的技术处理工艺，接头发热或者受潮，或者进水引起的母线槽短路事故较多。

根据使用环境，安装方式选择母线槽，选用母线槽时应综合考虑使用环境，母线槽的外壳防护等级选择应符合下列规定：室内洁净场所，采用IP30以级。室内普通场所，采用不低于IP40等级。室内有防溅水要求的场所，采用不低于IP54等级，室内潮湿场所或有防喷水要求的场所，采用IP65及以级。有着防腐要求的场所或室外，采用IP68等级的全封闭树脂浇注母线槽。

因此对于可能造成母线槽进水的安装方式要采取必要防护措施。如当母线槽穿越搂层时，由于生产或屋面渗漏等种种原因造成楼层积水，就会顺着穿越楼层的母线槽漏下，造成母线槽进水，使母线槽绝缘降低。我厂腈纶装置聚合车间母线槽在投用后，就发生了一起因母线槽穿越楼层时进水引起的短路故障，造成了整个生产装置的停车事故。解决的方法是在空气型封闭式母线槽穿越的楼层时增设防水围堰既使母线槽与变压器用伸缩节作过渡连接，但由于采用母线槽作为低压进线主母线电流一般较大，有的已经达到2500A，相应的伸缩节截面较大、弹性较小，仍可能使变压器低压套受力。

只要工程的需要，母线槽也可防水，母线槽的标准JB/T 8511-1996《空气绝缘母线干线系统(空气绝缘母线槽)》和JB/T9662-1999《密集绝缘母线干线系统(密集绝缘母线槽)》都有户外型母线槽的条款，对这种母线槽就有防水要求.

CCX-2000A封闭式母线槽外壳防护等级只要做到IP54等级，就能防溅水，对母线槽制造厂来说，要达到IP54等级并不困难，成本增加也不多.

适用于额定工作电压660V及以下，频率为50Hz(或变容量节60Hz)、额定电流从60A～5000A的三相三线、三相四线和三相五线系列中的供配电系统，封闭式母线槽产品具有体积小、输送电流大、安全可靠、安装灵活、配电施工与基建施工互不干扰、设计合理、规格齐全等优点，FM系列低压母线槽是现代大、中型企业，高层建筑、引进工作程、实验基地等场所较理想的供电设备。

母线槽在现在大型的供电建筑中应用广泛，在很多供电系统中没有母线槽是很难正常运行的，因为现在的经济发展越来越好，普通的供电设备已经无法满足人们对用电量的需求，而母线槽的出现可以很好的解决这一问题，所以大家跟随笔者去了解一下母线槽的应用吧!

1.减少接地故障避免相间短路离相封闭母线因有外壳保护可外界潮气灰尘以及外物引起的接地故障母线采用分相封闭也杜绝相间短路的发生

2 钢结构发热离相封闭母线采用外壳屏蔽可从根本上解决钢结构感应发热的问题

3 减少相间短路电动力由于外壳上涡流和环流的双重屏蔽作用使相间导体所受的短路电动力大为降低

4 提高运行的安全可靠性该厂的盆式绝缘子采用SMC 压制而成母线封闭后从而防止绝缘子结露同时采用测氢和测温等装置其测量信号可就地显示或传至DCS系统提高运行的安全可靠性母线封闭后也为采用通风冷却创造了条件

5 封闭母线由工厂成套生产质量有保证运行维护工作量小施工安装简便而且不需设置网栏简化了对土建的要求

6 外壳在同一相内包括分支回路采用电气全连式并采用多点接地使外壳基本处于等电位接地方式大为简化并杜绝人身触电危险

母线槽应用在大型的供电设备中，可以****的解决供电不足的情况，尤其是在一些大型工厂的生产生活中，使用母线槽是非常有必要的，所以随着科技的不发展，对位对母线槽的应用会越来越广泛。

母线槽的应用优势在于，其体积非常的小巧，所以在进行安装的时候，无论是搬运还是运转，都非常的便捷。而同时母线槽又有很大的容量，因此供电力是很强的，制作时间也比较短，可以节约出大量的时间，去做其他的事情。

1.减少接地故障避免相间短路离相封闭母线因有外壳保护可外界潮气灰尘以及外物引起的接地故障母线采用分相封闭也杜绝相间短路的发生。
2.钢结构发热离相封闭母线采用外壳屏蔽可从根本上解决钢结构感应发热的问题。
3.减少相间短路电动力由于外壳上涡流和环流的双重屏蔽作用使相间导体所受的短路电动力大为降低。
4.提高运行的安全可靠性该厂的盆式绝缘子采用SMC 压制而成母线封闭后从而防止绝缘子结露同时采用测氢和测温等装置其测量信号可就地显示或传至DCS系统提高运行的安全可靠性母线封闭后也为采用通风冷却创造了条件。
5.封闭母线由工厂成套生产质量有保证运行维护工作量小施工安装简便而且不需设置网栏简化了对土建的要求。
6.外壳在同一相内包括分支回路采用电气全连式并采用多点接地使外壳基本处于等电位接地方式大为简化并杜绝人身触电危险

母线槽根据安装方式不同，选择母线槽时也应当注意，当母线槽在不同形状的建筑中沿平面安装时，宜选用外壳为矩形的母线槽，当沿圆弧面安装时，宜选用树脂浇注母线槽或者圆筒形母线槽，当母线槽垂直安装时，宜选用密集绝缘或树脂浇注母线槽，且绝缘材料应采用适用于长期工作温度不低于130℃的材料。为避免烟囱效应，当选用空气绝缘母线槽时，母线槽壳体内每单元间应设置阻火隔断。当用于应急电源时，应选用耐火且防水的母线槽。

1.1母线结构型式：密集母线； 电压等级：380V 耐压等级：690V 1.2母线系统：交流TN-C系统

1.3防护等级：IP55； 额定频率：50HZ； 额定绝缘电压：660AC； 绝缘电阻：≥20MΩ

1.4母线槽至少采用相线容量的N线，PE线要求不少于50%相线容量，允许采用铝导体外壳作为接地，但****是可靠的，截面＞50%相线的外壳方式。

1.5母线槽****保证110%额定电流下长期稳定运行。 1.6电流密度****不大于2A/MM2

1.7地线系统采用先进的整体接地地线（地线将相线和中性线全部包裹在内，从而把直接带电部分隔离，同时阻断母线周围的磁路， 以保证母线槽具有了可靠的接地性能，较小的电抗值，较强的抗谐波能力）。 1.8导体材料

1.8.1母线槽A、B、C、N四相导体采用T2电解铜轧制的高导电率TMY电工硬铜排，符合国标，铜排纯度要求≥99.99%，2500a/4p，导电率≥98.6%，电抗率≤0.00032Ωmm2

/m，硬度HB≥65。

 1.8.2铜排表面全长****镀锡。

 1.8.3中性线的材料、截面及制造工艺与相线相同，中性线等效截面应等于的相线等效截面。

 1.8.4接地导体等效截面应不小于50%的相线等效截面母线接地。

 1.9绝缘材料:

1.9.1母线绝缘介质选用阻燃材料，绝缘等级及耐热等级达到*或*以上，能耐受150℃高温和-60℃的低温，在火灾时不释放有毒气体。

1.9.2绝缘材料采用整体包覆每相铜排的工艺，绝缘老化寿命达到30年以上。

1.9.3在长期处于-5℃～40℃的环境温度下，能保持其柔韧性和介电强度，不会老化。介电强度≥80KV/mm，抗拉强度＞12Mpa。

1.9.4 投标人应提供绝缘材料的所有相关的检测报告。

1.10外壳材料:

1.10.1为保证母线槽的强度和刚度及散热效果，母线槽系统外壳侧板采用带散热装置外壳，****提供相应报告。

1.10.2采用全封闭形式，结构紧凑，配置灵活，动热稳定性好，有较强的抗内外力冲击能力。

1.10.3线槽外表面应作阳极氧化处理，以达到良好的防腐蚀效果。
