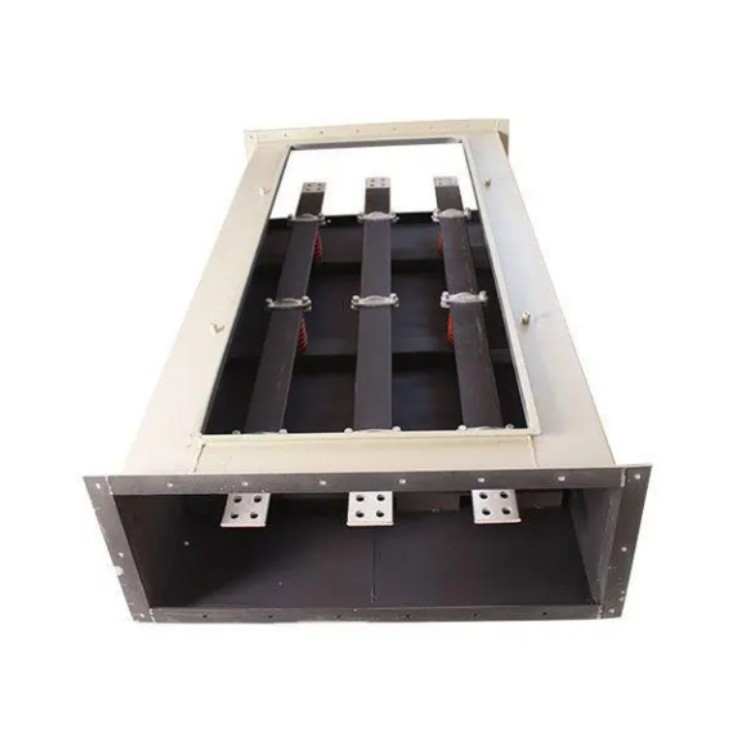

750A高压共箱母线槽

750A高压共箱母线槽

结构特点：

(1) 母线槽外壳采用轨道式铝合金型材，装配简单快捷，外形美观。

(2) 所有电流等级母线槽采用同一规格外壳，连接处采用标准连接端子，共相封闭母线，通用性好。

(3) 利用绝缘件支承并隔开绝缘导线，用电安全可靠。

(4) 采用通用的两孔，三孔插座，引出分支电源方便，快捷。

(5) 插座设置有利于三相负载均衡。

(6) 提供各种现场安装方法，用户可根据需要灵活使用。

母线由许多段构成，每一段长度既短且轻。因而，设备时只需求少量几人就能huo络完毕。母线有许多规范的零件及库存，能够疾速出货节省现场作业时刻。其紧密的“三明治”计划能够减少电气空间，然后腾出更多的空间作为商业用途，如租借或作为公共场所。关于设备电缆来讲，则是一项艰难的作业。

1、母线槽分接方便：所谓母线槽，就是它利用插接的方式把主干线的电源分接到支线去，因此分接十分方便。电缆其缺点是要向工厂定制；其分支连接方式采用开口的“C"型抱箍，时间一久，能否保证紧箍力？加上每一个分支头的价格不菲，因此预制分支电缆至今应用面仍不广。任何一个楼面需要切断电源，母线槽无须断电，只要在空载的情况下，取下母线槽的插接箱即可。但要切断预制分支电缆的分支电源，在带电的情况下操作是十分危险的。

2、母线槽过载能力强：母线槽过载能力强，取决于它用的绝缘材料工作温度高，母线槽用的绝缘材料过支采用工作温度为105℃的材料，现已开发出工作温度为140℃以上的辐射交联阻燃缠绕带（PER）和辐射交联聚烃热收缩管。而电缆所用的绝缘材料常期工作温度一般为95℃和105℃，因此母线槽的过载能力远远大于电缆。

以下是母线槽干线系统相对于一般布线系统的优势：

1.相对于普通导线连线系统，它能节省成本和缩短现场安装时间使工程速度更快。

2.它提供了快捷的设计和多功能性所以增加了灵****，如果未来需要修改母线使用此布线系统比一般导线布线更加方便。

3.因为母线母线系统是非常简单的，很容易从设计和现场结合估算安装成本。

1、功用方面

母线选用铜排或许铝排，其电流密度大，电阻小，集肤效应小，无须降容运用。电压降小也就意味着****损耗小，完毕节省用户的出资。而关于电缆来讲，由于电缆芯是多股细铜线，其根面积较同电流等级的母线要大。而且其 “集肤效应"严厉，减少了电流额外值，添加了电压降，简略发热。线路的****丢掉大，简略老化。

2、设备方面

母线由许多段构成，每一段长度既短且轻。因而，设备时只需求少量几人就能完毕。母线有许多规范的零件及库存，能够疾速出货节省现场作业时刻。其紧密的“三明治"计划能够减少电气空间，然后腾出更多的空间作为商业用途，如租借或作为公共场所。关于设备电缆来讲，则是一项艰难的作业。由于，单根电缆通常很重，设备作业需求很多人的协作，花较多时刻才华完毕。另外，受制于电缆的曲折半径，需求更多的设备空间。

750A高压共箱母线槽

安装顺序：

1）重要是选定布线的方向

2）固定支架如果支架不固定后期工程造成危险

3）槽间用四枚螺栓紧固

4）须清洁母线接头及线槽内部

5）然后相间加入母线接头板和绝缘垫

6）单头螺栓穿入绝缘套管

7）对准之后把螺栓穿入母排予置孔

8）对外壳的保护：两端紧固加半装上下盖板

9）将母线固定在支架上。

1 母线槽连接器的附侧板与母线槽侧板应采用焊接或螺栓连接；

2 连接附侧板的导体截面不应小于干线保护导体的等效截面积；

3 两单元母线槽连接时，高压共箱母线槽，干线保护导体的结构，应保证 PE 线不先断开。

1 母线槽连接器的附侧板与母线槽侧板应采用焊接或螺栓连接；

2 连接附侧板的导体截面不应小于干线保护导体的等效截面积；

3 两单元母线槽连接时，高压共箱母线槽，干线保护导体的结构，应保证 PE 线不先断开。

3.0.5 母线槽内置独立干线保护导体（PE)时与母线槽金属外壳的连接应符合下列规定：

1 母线槽的连接器应同时连通金属外壳端头的附侧板；

2 端头的附侧板与母线槽外壳应采用焊接或螺栓连接；

3 各连接处不得有绝缘层，共箱母线，应保持保护电路****性，连接的接触面积不应小于干线保护导体的截面积。

4、高压共箱母线槽运行中，应不间断查看整条系统的四周是否存在渗漏、喷水、潜在潮气源，是否存在对系统构成威胁的重物，以及对母线槽系统温升构成影响的热源，检查有无异物进入母线槽内部。检查母线槽系统零部件有无缺损、锈蚀现象、支架弹簧是否有合适的弹力，发现问题后立即更换。
