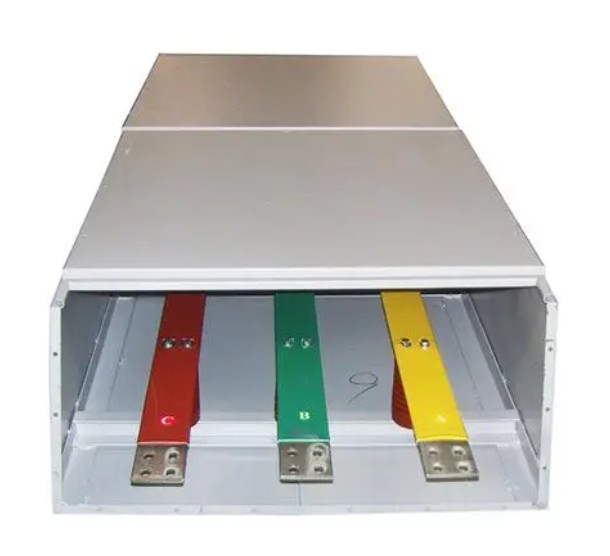

户外高压共箱型母线槽1000A

户外高压共箱型母线槽1000A

1.减少接地故障避免相间短路离相封闭母线因有外壳保护可外界潮气灰尘以及外物引起的接地故障母线采用分相封闭也杜绝相间短路的发生

2 钢结构发热离相封闭母线采用外壳屏蔽可从根本上解决钢结构感应发热的问题

3 减少相间短路电动力由于外壳上涡流和环流的双重屏蔽作用使相间导体所受的短路电动力大为降低

4 提高运行的安全可靠性该厂的盆式绝缘子采用SMC 压制而成母线封闭后从而防止绝缘子结露同时采用测氢和测温等装置其测量信号可就地显示或传至DCS系统提高运行的安全可靠性母线封闭后也为采用通风冷却创造了条件

5 由工厂成套生产质量有保证运行维护工作量小施工安装简便而且不需设置网栏简化了对土建的要求

6 外壳在同一相内包括分支回路采用电气全连式并采用多点接地使外壳基本处于等电位接地方式大为简化并杜绝人身触电危险

导体和外壳相关部件的温升应进行检查和记录，方法是将热电偶放在分接单元上，而几应符合GB 7251. 1-2005的值。

所连接元件的温升(例如:保护器件，电子仪器等)应符合其相关的标准。

注：带有熔断器或熔断器组合开关的分接单元按照GB/T 13539用具有相等功率损耗的熔断器和熔1}进行试验，并记录在试验报告中。带熔丝分接单元的额定电流根据分接单元熔丝的电流值给出。

户外高压共箱型母线槽1000A

1、功用方面

母线选用铜排或许铝排，其电流密度大，电阻小，集肤效应小，无须降容运用。电压降小也就意味着****损耗小，完毕节省用户的出资。而关于电缆来讲，由于电缆芯是多股细铜线，其根面积较同电流等级的母线要大。而且其 “集肤效应”严厉，减少了电流额外值，添加了电压降，简略发热。线路的****丢掉大，简略老化。

2、设备方面

母线由许多段构成，每一段长度既短且轻。因而，设备时只需求少量几人就能huo络完毕。母线有许多规范的零件及库存，能够疾速出货节省现场作业时刻。其紧密的“三明治”计划能够减少电气空间，然后腾出更多的空间作为商业用途，高压共箱母线槽，如租借或作为公共场所。关于设备电缆来讲，则是一项艰难的作业。由于，单根电缆通常很重，设备作业需求很多人的协作，花较多时刻才华完毕。另外，受制于电缆的曲折半径，需求更多的设备空间。

适用范围

     共箱封闭母线槽适用于交流50~60Hz，电压3.6KV,额定电流400~6300A的供电系统。高压共箱封闭母线槽适用于高压变电器与高压变电盘之间的电气连接,发电机组与引压变压器之间的电气连接。



安装简单，可实现水平、垂直方向两个自由度的调节，不仅能满足不同温降及热胀冷缩引起的伸缩要求，还可以对由于基础沉降所引起的误差进行补偿，解决了传统滑板式伸缩装置的防护等级差，安装麻烦，运行不可靠的缺点。为了解决变压器、发电机及配电柜运行时产生的震动对封闭母线的影响，在其与封闭母线连接外采用软连接或铜编织带，外壳之间加入橡胶垫来减小震动;对于封闭母线槽本体，在系统中加装减震器，对瓷平和导电排实现弹性支持，较好地避免了外壳产生的机械震动及地震波给封闭母线带来的破坏。封闭母线槽的热传递主要靠热辐射，为了很好的利用热辐射，在封闭母线外表面喷涂浅灰色油漆来减少对可见光的吸收;在封闭母线内表面喷涂黑色油漆来加强内部热量对外壳的辐射，同时防止电晕。为了避免冬天户外、户内温度变化产生的偶然凝露现象，在穿墙处设置穿墙套管，使户外与户内封闭母线;垂直安装时，法兰在内，水平安装时，法兰在外。

       用途是在变压器至高压配电盘之间的电气连接、大型厂矿的供电系统、大型变电站、大型企业的自备电厂中，发电机至升压变压器之间的电气连接。

使用范围：

1.母线槽保证在下a}J环境中长期正常工作。

a.海拔高度不超过2000m:

b.附近空气温度在-5℃~十4}℃之间，并且在24h内其均匀漂度不高于 35 ℃;

c.空气清洁，相对温度在高温度为 4}℃时不超过50%，在较低温度时答应有较高的相对湿度，例如 20℃时为90%，但应考虑到因为温度的变化，有可能会倡然地户!，:适度的凝露;

d.污染等级为二级；

e.安装种别为“II，高压共箱封闭母线槽，IV级;f.安装方法根据本使用仿单划定。

2.母线槽TH型产品保证在2.1条中a、b、e、f条所列前提及下列前提工正常工作。

a.空气相对湿度不人于95%;

b.有凝露和霉菌的地方。
