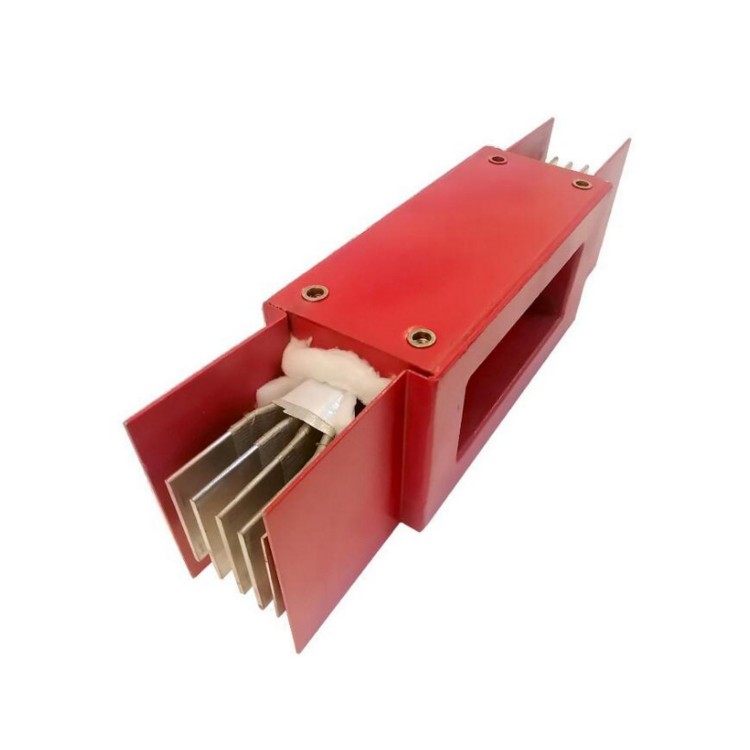

1000A防火耐火母线槽由涂有防火涂料的外壳，包缠耐火云母带的母线和由耐火绝缘材料制成的支架组成。支架上开有多个凹槽，凹槽内置入母线并将其固定。在母线槽的一端有母线槽连接盒，在母线槽内有母线分接盒。耐火型母线槽具有优良的绝缘性能，既可在正常环境中连续使用，又可在失火环境中连续使用一小时以上，可适用于高层建筑及重要设施中，代替耐火电缆起输配电作用。
母线槽应将需衔接的两节母线导体的端头局部相互平行对准，对接式母线槽。再将铜衔接片及绝缘隔板插入母排端头相间空挡每相母排左右各夹一块铜衔接片，铜衔接片间夹放一块绝缘隔板。确认无弊后，穿入绝缘螺栓，并注意铜衔接片、母线端头、绝缘隔板的衔接孔是否对齐、铜衔接片、绝缘隔板是否卡到位，收紧螺栓。不分闸不能拔出插接箱。一般2米直母线槽上可以链接3个插接箱由于插接箱电流较小，接箱是经过插接件直接衔接在母线槽上的有对应连锁。对外再输出一般就用电缆了确认无弊后将两节母线槽开端对接接头器母线，先检查母线槽一端的导体衔接面及接头器有无磕碰损伤。应将母线槽导体插入接头器内，确保到位后运用扭力扳手锁紧。
支架上开有多个凹槽，凹槽内置入母线并将其固定。在母线槽的一端有母线槽连接盒，在母线槽内有母线分接盒。耐火型母线槽具有优良的绝缘性能，既可在正常环境中连续使用，又可在失火环境中连续使用一小时以上，可适用于高层建筑及重要设施中，代替耐火电缆起输配电作用。 适用范围 耐火型母线槽适用于额定电压690V以下，额定工作电流250-5000A、频率50-60Hz的输配电系统。经过多年的试验和工业通电运行，其电气性、耐火性、金属结构性均达水平。
结构特点：
1000A防火耐火母线槽双层外壳结构，强度大。采用的的三明治;相线紧密叠压结构设计，双层外壳，外形紧凑，体积小，刚性好、强度大，承载力强，具有阻抗低、电压降低、动热稳定性好的优点。
采用性能优良的绝缘耐火材料，母线槽导体铜排所缠绕的云母符合《电器绝缘云母制品》标准。该云母带在常态下具有良好的柔软性和较高的耐热性及良好的介电性能、机械性能；当温度达到600℃时，云母带仍然具有很高的绝缘性不能。
根据不同的耐火极限要求，母线槽隔热层可采取不同的措施：对于需要作长时间通电的母线，其隔热层一般直接利用空气隔热，以免影响运行过程中热量的散发；对于平时不通电、仅作应急电源使用时，对耐热极限要求就会很高，隔热层需采用硅棉填充（的硅酸铝耐火纤维毡），使用温度可达1250℃。母线槽的外壳喷涂耐火涂料，当发生火灾的 3~5分钟时间内，涂料开始发泡、膨胀，形成隔热层，导热系数迅速增大，可以****降低热量的传递。内部隔相块及接头隔块均采用耐高温陶瓷材料制成，耐温*，且陶瓷稳定性好，不存在一般绝缘材料的老化问题，因此可以****的延长母线的使用寿命。
环保产品
防火母线在火灾情况下，无任何有毒气体放出，亦不会形成二次燃烧，属新一代环保型电器产品
1)母线各项性能均符合IEC439-1~2、GB7251.1~2-1997、JISC8364、GB9978标准。
2) 母线槽能承受2500V工频耐压，历时1min无击穿和闪络现象。
3) 母线槽由于采用高强度陶瓷作为隔相材料使其能承受较强的电动应力和热应力。
母线槽属全封闭结构，其防护等级可达IP54。
外壳防护等级达到IP68，能长期浸于水中，能抵抗消防对其猛烈的喷水；
采取整体真空浇注，使母线槽内不存在间隙；
采用绝缘材料，即使在火焰中也不会散发出有毒气体，确保人员的安全；
采用特殊的导热材料，在正常工作环境中具有良好的散热功能。
母线槽的选型及技术参数的计算
选型通常从以下几方面加以综合考虑：消防要求，绝缘材料要阻燃、耐热性能要好，在高温下不释放有毒气体，结构上防止烟囱效应，应优先选择密集绝缘母线槽，如选用空气绝缘型，则需在线槽壳体内每单元设置阻火隔断;对特别重要场所，为保证应急电源火情下维持工作，应选用耐火型槽。
至于安装场所，首先考虑槽外壳防护等级，其次是建筑结构对线槽外形、安装支架形式和跨距的影响：室内工作场所，如大容量变电所内为提高其散热效果，可采用IP30等级的母线槽;室内的普通工作，如楼层电气竖井及配电间内，为保证安全性，应选用不低于IP40等级的母线槽;
参数：
1、工作电压：AC380V±10% 50Hz；用电功率：5KW设备重量：约4000 Kg，现场安装。
