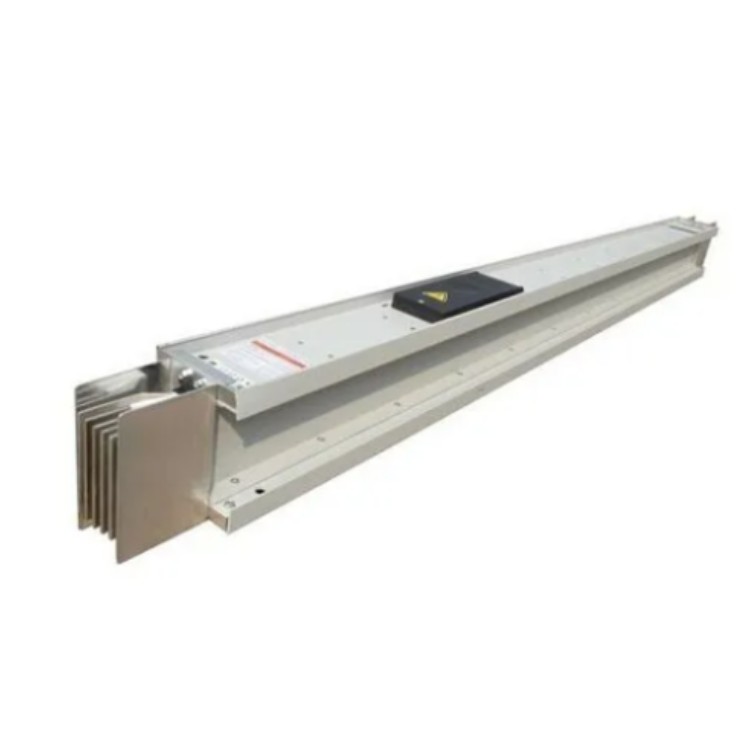

1200A封闭型母线槽

   1200A封闭型母线槽是从变压器到低压配电柜之间的输配电系统，也可以从低压柜直接接到配电系统作为配电干线线路，母线槽具有体积小，结构紧凑，传输电流大，维护方便等有点，总之就是工矿，企事业和高层建筑中供配电设备用来输送电流的。母线槽的电压可以达到400V，额定工作电流可以达到250~6300A。在现代建筑中，特别是在楼宇高层或者大型的厂房、仓库、超市等电压低于600V的工商业电力设施中，母线正得到广泛的应用。母线槽系统是一种灵活可靠的配电设备，外观漂亮，具有配电效能高，安装程序简易等优点。其内部采用高强度的绝缘母线夹固定铜排，再加上其“烟囱式”的结构，因而其具有了良好的热稳定性。

    由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线槽，也可制成中间不带分线盒的馈电型封闭母线槽。在高层建筑的供电系统中，动力和照明线路往往分开设置，母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽（分带插孔和不带插孔两种）、L型垂直（水平）弯通母线、Z型垂直（水平）偏置母线、T型垂直（水平）三通母线、X型垂直（水平）四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成

    ① 支架膨胀螺栓的固定，安装在建筑物上的支架应改要根据母线路径的走向来测量出准确的支架位置，在已经钻好的孔上线固定好支架的膨胀螺栓。要注意的是钻的孔径与套管外径差值不要超过1mm。
    ② 一字形角钢支架安装，一字型支架适用于母线在墙上水平安装，支架采用预埋的方法埋设在墙体内，角钢支架埋设****为120mm和150mm，角钢外露长度在母线直立式安装时为母线宽度加140mm，当母线侧卧式安装时为母线高度加160mm

母线槽设计了各种功能的连接单元，可满足所有输配电工程的需要。

1200A封闭型母线槽因此对于可能造成母线槽进水的安装方式要采取必要防护措施。如当母线槽穿越搂层时，由于生产或屋面渗漏等种种原因造成楼层积水，就会顺着穿越楼层的母线槽漏下，造成母线槽进水，使母线槽绝缘降低。我厂腈纶装置聚合车间母线槽在投用后，就发生了一起因母线槽穿越楼层时进水引起的短路故障，造成了整个生产装置的停车事故。解决的方法是在空气型封闭式母线槽穿越的楼层时增设防水围堰既使母线槽与变压器用伸缩节作过渡连接，但由于采用母线槽作为低压进线主母线电流一般较大，有的已经达到2500A，相应的伸缩节截面较大、弹性较小，仍可能使变压器低压套受力。

•该系列母线樯具有优良的抗短路性能，由于典有铝(或弱磁钢板>外壳的保护，能够****地减弱涡流或环流引起的结构发热，降低母线槽外壳温度，滅小电 能损耗，提高载流，减轻电动力。

•该系列母线槽结构，安装维修孔可任意设1于母槽的上部或下部，对于大电流户内母线檐在壳体的两俩及下部设有通风百页窗.来加强敗热，降低 温升。

•采用双重绝缘及壳体多点连接接地，使维护工作置明显减小，安全性能得到显著提高。
•采用波纹管伸缩节，安装简单，可实现水平、垂直方向两个自由度的调节，不仅能满足不同温降及热胀冷缩引起的伸缩要求.还可以对由于基础沉降所 引起的误差进行补偿，解决了传统滑板式伸缩装置的防护等级差，安装麻烦，运行不可靠的缺点。
•为了解决变压器、发电机及配电柜运行时产生的屏动对母线榷的影响，在其与母线槽连接外采用软连接或铜编织带，外充之间加入橡胶垫来减小震 动；对于母线槽本体，在系统中加装减霣器，对瓷瓶和导电排实现弹性支持，较好地避免了外壳产生的机械霣动及地霣波给封闭母线带来的破坏。

1 、绝缘强度降低：一般是因为母线槽地点的工作环境湿度太大，低压封闭母线规格，致使湿气进入了母线槽，或许日夜温差过大构成的凝露.处理方法非常简略，母线槽厂家，铲除潮气，封闭式母线槽，短时空载运转来单调母线槽内部。

2 、母线槽有些融化：一是长期超负荷运转的因素，二是插接箱接触疑问，三是相间绝缘损坏，这种情况只需更换母线槽。

3、绝缘击穿：一是母线槽内部进水短路，需要对母线槽进行单调处理；二是有异物进入母线槽构成短路，可以检查打扫;；三是绝缘介质损坏，更换相关节段。

4、发热或许有些发热现象：连接部位接触不良，一般是连接器出现了松动，可以检查紧固连接器； 另一因素是负荷过大，可以减少负荷。

5、 插接箱发热：一个因素是插接没有可靠，检查并从头插接保证接触; 另一个因素是过载，可以减少负载或许更换大容量的插接箱.

母线槽在使用前****知道的6点:

1、接触带电设备的零部件有危险；

2、****验证母线槽干线相序正确，母线槽绝缘电阻不低于

3、****确认安装支架稳固，连接螺栓可靠的连接；

4、检查总的负载电流不超过主母线电流或设计电流。

5、母线槽开始送电时，不得带负载；

6、保证母线槽干线不受液体、固体的侵入；

矩形母线一般使用于主变压器至配电室内，其优点是施工安装方便，运行中变化小，载流量大，但造价较高。软母线用于室外，因空间大，导线有所摆动也不致于造成线间距离不够。软母线施工简便
