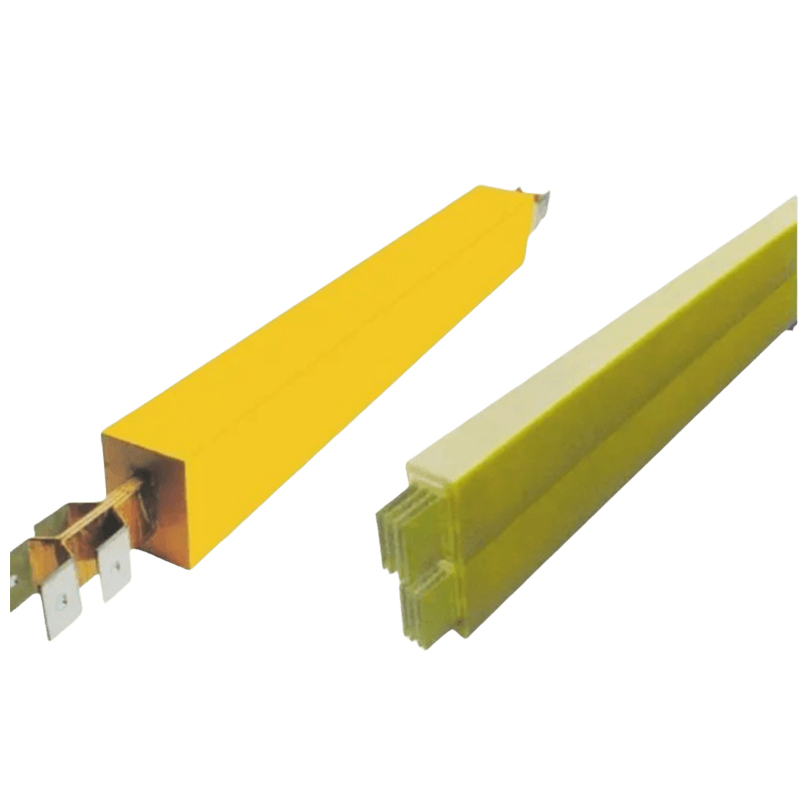

防水浇筑母线槽

防水浇筑母线槽

产品特点：

结构设计：采用合理的“三明治"相线紧密叠压结构设计,母线槽外形更加紧凑、体积更小,并增强了母线系统的动热稳定性。

耐水性能：采用高性能的绝缘树脂浇筑而成，具有优良的气密性和水密性，防护等级达IP68。IP68是级别高的防护等级，能防止灰尘的进入，并且能在连续浸水的情况下也能长期可靠运行。

耐火性能：绝缘树脂为自熄性绝缘材料，耐火性为*，防火等级为F120；可在950-1000℃的火焰中工作90min以上，保持线路不中断，而且绝缘树脂不含卤素，高温时不会释放有害气体。

耐腐蚀性能：金属外壳的母线槽不能防酸雨腐蚀，化工厂产生的腐蚀性气体，甚至有腐蚀性的液体会溅落到电气产品上。这就要求母线有抗腐蚀性能。浇注母线槽的环氧树脂浇注料具有优良的防腐性能，能****抵抗各种化学品的侵蚀。

机械性能：能承受6焦耳的机械冲击，确保使用安全，具有良好的防爆性能。

产品特点：

****强度
■ 该系列母线槽外壳采用钢板一体成型（马钢），****提高了载荷能力，可保证在跨距6m母线中心载重60kg，在非均匀温度变化时，板壳中心位置偏移不超过10mm。

安装极为方便
■ 采用具有自动补偿的联结和单螺栓夹紧端子，可调性强，使得母线槽在安装过程中显得非常便捷、灵活，大大节省了安装时间。

极为安全可靠
■ 采用分离空气绝缘式，其相间的安全净距和爬电距离远远大于标准要求。
■ 内部绝缘件采用高强度工程塑料，提高了母线槽抗动、热稳定的能力。
■ 接头采用的特殊构造，可以防止安装的误操作。
■ 插口处设置安全防护挡板，只有当防护挡板拉开时，插接箱才能插入。插口平时不用时可以将防护挡板拉闭并加铅死，防止插口处灰尘或异物的进入，同时防止误操作，使母线的  安全性能得到了****的提高。
■ 插接箱插接时无需切断电源，因为地线总是先接上、后断开。
布线灵活
■ 母线槽插口采用模块化设计，整个系统预留大量的插口。确保负载能以^短的路径与母线槽单元连接，对于车间设备的增添、移动及车间的整修，均无需变动母线槽系统。
互换性能
■ 该系列母线槽设计了七个电流等级，仅采用了三个级次的外壳，这样当系统按相邻电流等级变幻容量时，无需更换外壳。

使用环境条件：

1、安装场地海拔高度不超过2000米。

2、周围空气相对温度不大于90%

3、周围介质温度不高于+40℃，不低于-25℃，在24小时内其平均温度不超过+35℃

4、无危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。

5、没有雨雪侵袭的地方。（如不能满足可特殊订制）

6、母线除上述条件下正常工作外，还适应空气相对温度不大于95%和有凝露、有霉菌的地方工作。

应用：

 防水浇筑母线槽一般建筑专业都会为封闭式母线槽设计安装空间(竖井)，每个楼层均设一个或多个插接开关箱，再由插接开关箱向各用电设备及回路以电缆、电线方式送出电源。设计时应注意以下几点：为了保证供电线路的连续性应考虑采用双回路形式，并尽可能使两回路有间隔；在选择封闭式母线槽规格时，广州防水母线槽，导体截面应尽量大一些，以保证具有足够的剩余容量；要多设插接口，但要考虑到操作高度和动力馈线路径，因为垂直布置的封闭式母线槽插口过多会使每层上面的插接箱高度过高，防水母线槽操作和检修都不方便；由于封闭式母线槽线路阻抗很小，在选择插接箱内断路器时应选短路分断能力与之相配的型号；对于垂直安装于剪力墙上的封闭式母线槽，可不必向建筑设计人员提供载荷数据。 母线槽在大型生产、加工车间内的应用： 对于单机负荷较小、分布均匀的大型厂房，如纺织企业的织布车间、针织车间，机械加工企业的小件加工车间等，可以利用封闭式母线槽、插接箱的组合进行供电。

产品参数：

1、能保证在额定电流及110%的额定电压下长期正常工作。
2、防护等级为IP40。
3、在周围空气温度为20±5摄氏度，相对湿度为50-70%的常态下，其每节的绝缘电阻不低于20欧姆。
4、母线系统能承受3750V的工频耐压，历时1min无击穿和闪络现象。
5、母线系统在长期接通额定电流工作时，其温升不超过：连接端子：60k，金属外壳：30k，槽内绝缘件表面：40k。

6、插接箱与母线槽的拔插次数不少于200次。

安全保护：

母线系统的插接口设备上带的黄色安全盖板确保操作人员在任何时候都不会接触到带电导体，盖板供应的防护等级为IP54，使得母线系统无需加装任何特别设备便能使用于各种恶劣环境。

 因为家庭对电量要求不是很大,所以,普通的铜线就可以为大家提供电量.如果是大型的车间,电流需要几千安培.那么,这个铜线所能提供的电流就远远不够了,这个时候,铜排就上场了,因为铜排的截面积更大,可以承载更多的电流. 铜排外面套上保护外壳,就是插接式母线槽的基本雏形了. 现在,明白插接式母线槽的作用了吧.那就是可以根据需要,提供更大的电流 大达到6300A.500A可翻转性，使得两段母线联接时不会发生错相，简化设备程序，更有助于安全快速的设备。
