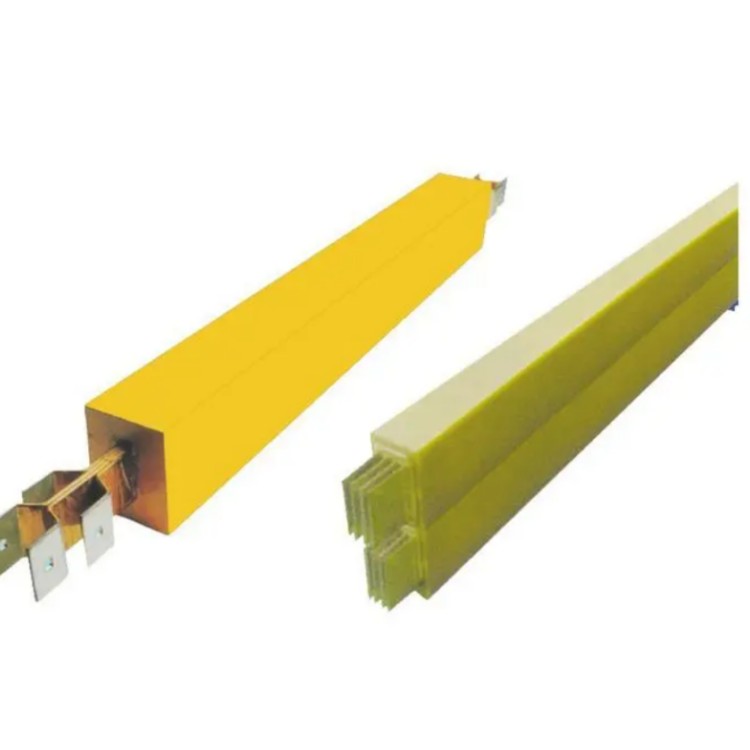

2000A环氧树脂浇筑型母线槽

2000A环氧树脂浇筑型母线槽

产品特点：

1、采用“三明治"密封结构，一般防护等级为IP54。
2、母线系统能承受3750V的工频耐压，历时1min无击穿和闪络现象。
3、母线系统在长期接通额定电流工作时，其温升不超过：连接端子：60K，金属外壳：30K，槽内绝缘件表面：40K。
4、母线槽系统在火灾发生后，燃烧温度上升到960摄氏度时，仍然能够维持正常运行。
5、采用合理的“三明治"相线紧密叠压结构设计，母线槽外形紧凑，体积小，母线系统具有阻抗低、电压降低、动热稳定性好的优点。

不存在空气空隙，无烟囱效应，母线毛刺或过载不会引起短路。全铝镁合金外壳密闭设计，防护等级高达IP54；
――结构设计，使母线系统拥有强的抗短路能力和干线谐波功能；
――较高的防护等级、低阻抗设计、较低的电压降配置，使母线适用于各种长距离恶劣环境运行；

――母线槽整体体积小，并拥有各种灵活走向功能单元；

2000A环氧树脂浇筑型母线槽

安全保护：

母线系统的插接口设备上带的黄色安全盖板确保操作人员在任何时候都不会接触到带电导体，盖板供应的防护等级为IP54，使得母线系统无需加装任何特别设备便能使用于各种恶劣环境。

 因为家庭对电量要求不是很大,所以,普通的铜线就可以为大家提供电量.如果是大型的车间,电流需要几千安培.那么,这个铜线所能提供的电流就远远不够了,这个时候,铜排就上场了,因为铜排的截面积更大,可以承载更多的电流. 铜排外面套上保护外壳,就是插接式母线槽的基本雏形了. 现在,明白插接式母线槽的作用了吧.那就是可以根据需要,提供更大的电流 大达到6300A.500A可翻转性，使得两段母线联接时不会发生错相，简化设备程序，更有助于安全快速的设备。

有什么样的优点？

1、电流容量可以很大；

2、电压降很小；

3、短路负载能力强；

4、可靠性，使用寿命长；

5、安全性；

6、配电系统的设备增加或变更随意自如；

7、外形尺寸小；

8、重量轻，操作容易；

9、连接非常简单(如同连接用水管道般，节节通过三通、弯头等接头使之连接成个系统)如下图；

10、施工和检查简单；

11、具有现代的美观。

运行中处理方案的似定

(1)缺陷未处理前，联系省中调适当降低5号发电机有功、无功负荷，电气运行值班员加强巡检，做好连续测温工作，安装一台临时排风扇，外部吹风降温，尽量控制过热处的温度。

(2)伸缩节两端软接箱外侧每侧法兰均有24颗固定螺栓，保山母线槽厂，拟在每对螺栓间逐一加装连接小铝排，以期对内藏式跨接铝排实施分流，从而降低发热。

母线安装规则:搬运和储存槽;母线不得悬挂和捆绑裸钢丝绳，和母线不得任意堆放和拖在地上.没有其他的工作应在壳体进行，和多点升降叉车将用于光滑铲不损坏母线槽.母线应堆放在仓库，干燥、清洁、无腐蚀性气体.在公共汽车的顶部和底部之间，软包装应该放在顶部和底部之间，并妥善保管.

如何安装知道母线槽

1、整个干线系统由多段母线槽单元（按照相应的出厂编号）插接组装而成：每两段母线槽插接安装完毕后，两盖板端头之间的距离为200mm。

2、将两段母线槽两端相互插入后，密集型铜母线槽价格，穿入绝缘螺栓，垫入碗形垫片，用力矩扳手将螺栓拧紧，然后装上接头盖板，扭紧接头螺栓。紧固后的检验要求用0.01mm塞尺检查，应插不进去为宜。

3、母线槽始终端母线插入各自相应出厂编号的始端箱及终端箱内，用尘板将与其上表面固定即可。

正常工作条件

1、户内使用连续工作。

2、周围空气温度不高于40℃、温度下限为-10℃。

3、相对湿度不超过90%(当周围空气温度为 20℃)。

4、当工作条件有特殊要求时、我厂可按特殊要求制造。
